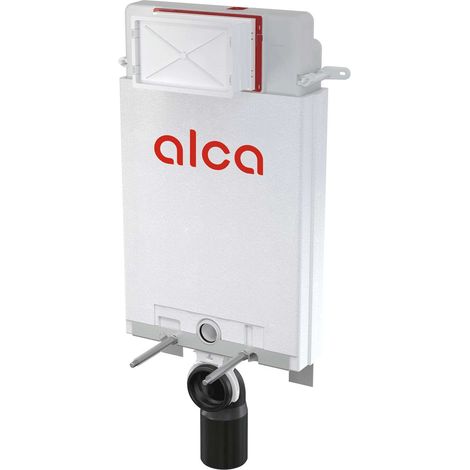

Alcadrain Inbouwreservoirs - Bâti-support Ecology pour WC suspendus, distributeur de comprimés, pour briques, hauteur de construction 1,06 m AM100/1000E

Applications

• Pour le montage de WC suspendus avec un entraxe de fixation de 180 mm ou 230 mm
• Pour WC suspendus avec un volume de chasse de 2 et 4 l
• Pour installation suspendue ou encastrée – procédé humide

Spécifications

• Double chasse, réglable indépendamment avec réserve hygiénique
• Compatible avec tous les boutons de commande Alca
• L'isolation en polystyrène simplifie l'installation, empêche la condensation sur la surface du réservoir et amortit les vibrations transmises au bâtiment
• Le couvercle de la trappe de service simplifie l'installation et empêche les infiltrations d'humidité et de saletés
• Matériau de la console : acier galvanisé
• Profondeur d'installation réglable de 20 à 95 mm
• Hauteur de montage : 1062 mm
• Convient pour le montage d'une commande pneumatique à distance ou d'une commande par capteur
• Le réservoir est monobloc, assurant ainsi une étanchéité parfaite
• Le support de fixation garantit une grande rigidité de la fixation des toilettes au mur
• Nécessite un renforcement ou l'utilisation de supports M90
• Comprend un distributeur de pastilles pour WC
• Mécanisme coulissant du support de bonde à huit positions, de 0 à 93 mm
• Arrivée en eau par l'arrière/le haut
• Clip d'arrêt compatible avec l'installation Mepla
• Les dimensions et la conception de la console simplifient l'installation du système
• Entretien sans outil
• Profondeur d'encombrement : 125 mm
• Chasse d'eau économique : 2 l (petite dose), 4 l (grande dose)

Inclus

• Éléments de fixation pour le montage des toilettes : tige filetée M12 – 2 pièces, rondelles 4 pièces, écrous 2 pièces, protège-filetage 2 pièces
• Kit de montage : vis Ø8×60 – 2 pièces, vis Ø4,8×38 – 2 pièces, goujons Ø12 – 2 pièces, goujons Ø8 – 2 pièces
• Coude de vidange HT 90/110 polyéthylène, PE-HD
• Couvercle de trappe de service facilement raccourcissable
• Réservoir avec vanne de vidange et de remplissage
• Console de montage
• Kit de protections pour les trous de fixation lors de l'installation du système
• Kit d'application pour tablette WC
• Vis de raccordement 1/2" avec vanne d'angle Schell intégrée 1/2" - 3/8"
• Supports de montage télescopiques 2 pièces
• Joint de vidange, tuyau en polypropylène, joint de tuyau
• Joint, tuyau en polypropylène, ondulé insérer

Paramètres

• Plage de pression recommandée : 0,3 - 0,5 MPa
• Plage de pression d'eau fonctionnelle : 0,05 - 1,6 MPa
• Réserve hygiénique : 2 l
• Petite chasse : 2 - 4 l
• Volume d'eau dans le réservoir : 6 l
• Raccordements : Alimentation en eau arrière ou supérieure avec trous de fixation : G1/2"
• Réglage par défaut pour la petite chasse : 2 l
• Réglage par défaut pour la grande chasse : 4 l
• Grande chasse : 3,5 - 6 l
• Test de résistance : 400 kg

Téléchargements

• AM100/1000E - Spécifications techniques (PDF)
