Support plaque CHERUBINI OCEANE 100 x 100 mm pour moteur tubulaire Ø45 mm jusqu'à 120 Nm
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Description générale
Le support CHERUBINI OCEANE est une plaque de fixation robuste conçue pour moteurs tubulaires de diamètre 45 mm avec tête en zamak. Ses dimensions compactes (100 x 100 mm, ép. 3 mm) et son perçage central facilitent une installation stable et réduisent les vibrations pour prolonger la durée de vie du moteur. Ce modèle accepte des couples jusqu'à 120 Nm et offre plusieurs points de fixation pour un maintien sûr dans les installations standards.
Caractéristiques techniques

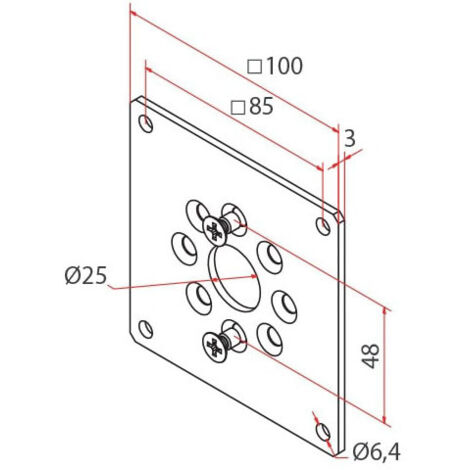

- Dimensions globales : 100 x 100 mm, épaisseur 3 mm
- Alésage central : 25 mm (1 trou central)
- 6 trous intermédiaires disposés en couronne autour du trou central
- 4 trous d'angle Ø 6,4 mm, un près de chaque coin
- Entraxe de fixation : 48 mm (distance entre centre de montage)
- Distance entre centres des trous extérieurs sur la largeur : 85 mm
- Support adapté aux moteurs tubulaires Ø 45 mm, tête en zamak
- Capacité maximale : jusqu'à 120 Nm
Compatibilité et accessoires
Compatible avec la plupart des moteurs tubulaires standard Ø45 mm munis d'une tête en zamak. Le produit est livré avec une documentation d'installation et d'entretien. Fixations non incluses (prévoir visserie adaptée au matériau de support et aux charges).
Installation
Installation simple : positionner la plaque, centrer le moteur sur l'alésage de 25 mm et fixer à l'aide de vis adaptées aux trous intermédiaires et d'angle. Vérifier l'alignement et le serrage pour assurer une fixation sans jeu.
Utilisation
Utiliser en respectant le couple maximal indiqué (120 Nm) et contrôler périodiquement les fixations pour prévenir le desserrage dû aux vibrations. Pour un maintien optimal, serrer les vis au couple recommandé et éviter les contraintes mécaniques latérales excessives.
Caractéristiques
- MarqueCHERUBINI
- Longueur10 cm
- Largeur10 cm
- Poids1000 g
- MatièresZamac
Impact environnemental
- Certification environnementaleNF environnement
