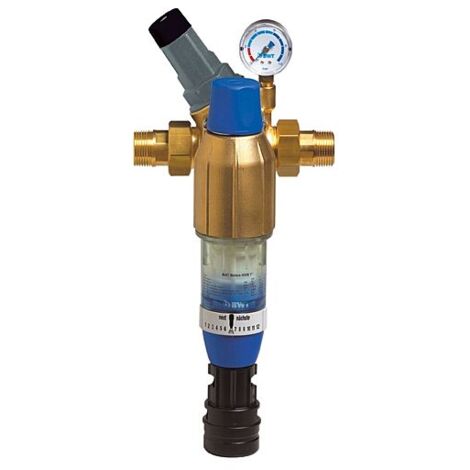

BWT Bolero HWS Station d'eau domestique, Filtre à rétrolavage 1 1/2 pouce incl. réducteur de pression, 10372

BWT Bolero HWS Station d'eau domestique, Filtre à rétrolavage 1 1/2 pouce incl. réducteur de pression, 10372

• Type: 1 1/2",
• Raccordement: 4 trous
• Diamètre nominal du raccordement: 40 DN
• Débit à Δp = 0,2 bar: 10,5 m³/h
• Débit à Δp = 0,5 bar: 16 m³/h
• Pression de sortie après le détendeur: 2 - 6 bar
• Largeur de passage, inférieure / supérieure: 90 / 110 μm
• Pression nominale (PN): 16 bar
• Température de l',eau / ambiante, min./max.: 5 - 30 / 5 - 40 °C
• Longueur hors tout sans vissage (A): 125 mm
• Longueur avec vissage (B): 295 mm
• Hauteur totale (C): 550 mm
• Distance minimale entre le centre du tube et le sol (D): 670 mm
• Raccordement HT, diamètre (E): 50
• Filetage écrou-raccord: G 2 1/4",
• Poids en ordre de marche, env.: 9,7 kg

Contenu de la livraison - BWT Bolero HWS avec :

• Tête en laiton
• Module de raccordement ou pièce de raccordement à 4 trous avec raccords et joints d'étanchéité
• Cylindre transparent avec élément filtrant
• Bague de date pour régler la prochaine date de rétrolavage
• Raccord HT pour eau de rinçage
• Bouton rotatif pour le rétrolavage
• Manomètre de contre-pression
• Capuchon à ressort
• Affichage de la valeur de réglage de la contre-pression
• Vis de blocage
• Bouton rotatif pour réducteur de pression

Bolero HWS 1 Station d’eau domestique

Bolero HWS 1 station d'eau domestique avec raccordement et réducteur de pression pour montage dans les installations d'eau potable et d'eau sanitaire. Pour la protection contre les dysfonctionnements et les dommages dus à la corrosion causés par des particules étrangères telles que particules de rouille, copeaux, sable, chanvre, etc. Le filtre ne peut pas être utilisé pour la filtration de particules d'un diamètre supérieur à 2mm, de l'eau de processus, de l'eau de refroidissement pour circuits de refroidissement continus et des eaux de circuit traitées chimiquement. Le filtre n'est pas adapté à toutes les graisses, solvants, savons et autres fluides lubrifiants. De même, il ne convient pas pour la séparation de substances solubles dans l'eau.

Fonction

L'eau brute pénètre par l'entrée d'eau brute dans le filtre et s'y écoule de l'intérieur vers l'extérieur à travers l'élément filtrant vers la sortie d'eau propre. Les particules étrangères > 90 μm sont ainsi retenues sur la face intérieure de la toile filtrante. L'élément filtrant doit être nettoyé à intervalles réguliers par rétrolavage.

Le bouton rotatif est équipé d'un limiteur de couple. En cas de rotation trop forte, un cran saute et évite ainsi d'endommager le système de fermeture.
Lors du rétrolavage, le raccordement d'eaux usées est ouvert et l'élément de rétrolavage est mis en rotation en tournant le bouton rotatif. Les particules adhérant à la toile filtrante sont alors aspirées et évacuées par rinçage.

Le réducteur de pression maintient la pression aval réglée à un niveau presque constant, même en cas de variation de la pression amont. Une pression régulière et modérée ménage la robinetterie et les appareils de l'ensemble de l'installation d'eau sanitaire.

Conditions préalables à l',installation

Respecter les prescriptions d'installation locales, les directives générales, les conditions générales d'hygiène et les caractéristiques techniques.
Pour la quantité d'eau de rinçage générée, l'installation d'évacuation des eaux usées doit être réalisée au minimum en DN 40. Le filtre dispose d'un raccord HT en DN 50.
Attention : le lieu d'installation doit être à l'abri du gel et les influences perturbatrices telles que les vapeurs de solvants, le fioul, les lessives, les produits chimiques de toutes sortes, le rayonnement UV et les sources de chaleur supérieures à 40 °C doivent être évitées.

Condition préalable pour le fonctionnement et la garantie de performance

Les filtres nécessitent un contrôle régulier du fonctionnement, un entretien et le remplacement des pièces fonctionnelles à des intervalles définis. Veuillez vous référer aux instructions de montage et d'utilisation pour connaître les intervalles d'entretien. Nous recommandons de souscrire un contrat d'entretien.
