Sortie pliable 30° CHERUBINI 80717032V1316 - tige hexagonale acier & platine nylon 30x30 mm blanche

Description générale

Sortie de sortie pliable 30° CHERUBINI conçue pour la transmission fiable des volets roulants et applications similaires. Elle associe une tige de transmission hexagonale en acier à une platine de montage en nylon 30 x 30 mm blanche, avec un joint articulé pliant assurant une orientation compacte et robuste. Les bagues en POM et les rivets inox garantissent un faible frottement et une grande durabilité en extérieur.

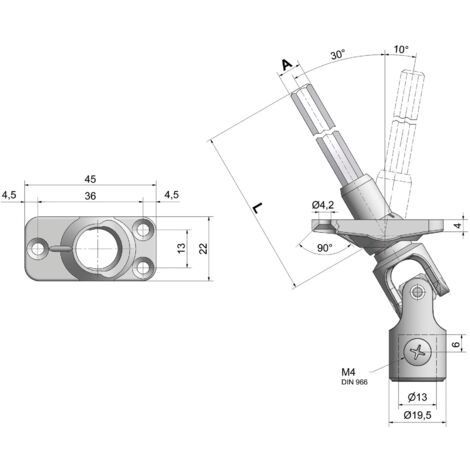

Caractéristiques techniques

• Angle d’articulation : 30° (charnière pliable)
• Platine de montage : nylon (POM) 30 x 30 mm, 4 trous compatibles vis Ø4 (DIN 7997 / ST 3.5 ISO 7050)
• Tige d’entraînement : acier, profil hexagonal
• Longueur totale : 113,5 mm • Hauteur sous-ensemble supérieur : 96 mm
• Longueur bras pliant : 48 mm • Déport vertical : 27 mm
• Collier cylindrique Ø : 19,5 mm • Longueur goupille inférieure : 32 mm avec trou Ø 4 mm
• Agrafage et assemblage : rivets inox, vis à tête cruciforme visibles, vis de serrage M4 (DIN 966)

Compatibilité et accessoires

Compatible avec entraînements et boîtiers de volets roulants nécessitant une sortie à tige hexagonale. S’utilise avec vis Ø4 pour fixation sur platines ; accessoires de fixation et visserie non inclus.

Installation

Se monte simplement en remplaçant ou en ajoutant la sortie sur l’axe du volet : insérer la tige hexagonale dans l’organe récepteur, fixer la platine nylon avec 4 vis Ø4 et serrer la vis de clamp M4 pour bloquer la tige. Vérifier l’alignement et le serrage des pivots avant mise en service.

Utilisation

Conçu pour une transmission précise et résistante aux conditions extérieures, utiliser dans des installations de volets roulants extérieurs ou intérieurs exposés. Entretenir ponctuellement en nettoyant et en lubrifiant légèrement les pivots si nécessaire; vérifier le serrage de la vis M4 et l’état des rivets lors des contrôles périodiques.
