Simulateur de Boucle Courant 4-20mA Réglable, Générateur de Signal Industriel Précision

Bienvenue dans notre boutique !

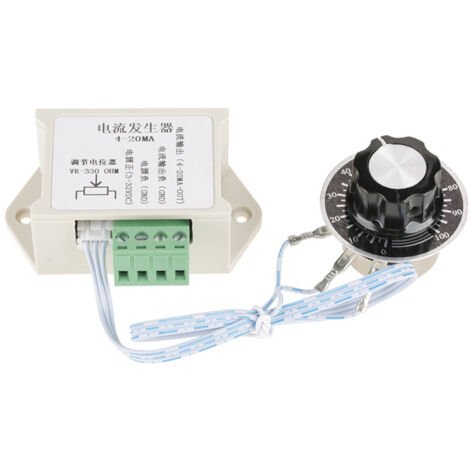

Ce générateur de signal de courant 4-20mA est un outil polyvalent et précis pour vos applications industrielles et de test. Il accepte une large plage d'alimentation en courant continu de 3.3V à 30V, avec une recommandation d'utilisation entre 12V et 24V pour des performances optimales.

Le module vous permet de générer manuellement un signal analogique de courant de 4 à 20mA grâce à son potentiomètre intégré. Une fois réglé, le courant de sortie reste constant à la valeur définie, fonctionnant comme une source de courant constant fiable, avec un maximum ne dépassant jamais 20mA. Sa consommation propre est très faible, inférieure à 30mA. Sa conception universelle le rend parfaitement compatible avec une grande variété d'équipements standards tels que les automates programmables (PLC), les variateurs de fréquence et les servomoteurs.

**Détails du produit :**

Type : Générateur de courant

Modèle : 4-20mA

Dimensions : 73 mm (Longueur) x 54 mm (Profondeur) x 30 mm (Hauteur) / 2.9 x 2.1 x 1.2 pouces

Diamètre de fixation du potentiomètre : 10 mm

Espacement des trous de montage : 61 mm / 2.4 pouces

Vis compatibles : M3 (non incluses)

Poids : Environ 74 grammes

**Branchement :**

3-32V : Borne positive de l'alimentation CC.

GND (gauche) : Borne négative de l'alimentation.

GND (droite) : Borne négative du courant de sortie 4-20mA.

4-20mA-OUT : Borne positive du courant de sortie 4-20mA.

Potentiomètre : Réglage de la plage de sortie 4-20mA (tourner dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse pour diminuer).

**Note importante sur l'adaptation d'impédance de sortie :**

Pour garantir un courant constant correct, la résistance totale du circuit de signal (résistance interne de l'équipement récepteur + résistance interne du générateur) doit être adaptée à la tension d'alimentation utilisée. En règle générale : Avec une alimentation 24V, la résistance du signal ne doit pas dépasser 1000 ohms. Avec une alimentation 12V, la résistance du signal ne doit pas dépasser 500 ohms. Avec une alimentation 5V, la résistance du signal ne doit pas dépasser 200 ohms. Si la résistance de votre circuit est plus élevée, vous pouvez augmenter la tension d'alimentation (sans dépasser 32V) ou réduire la résistance interne pour maintenir la source de courant constant. Pour une utilisation avec un PLC, un variateur ou un servo, il est conseillé de commencer par une tension basse (5V) et d'augmenter si nécessaire. L'alimentation peut souvent être directement tirée des bornes de sortie d'alimentation (COM+, COM-) de l'équipement cible.

**Contenu du colis :**

Vous recevrez 1 unité du générateur de signal de courant 4-20mA.
