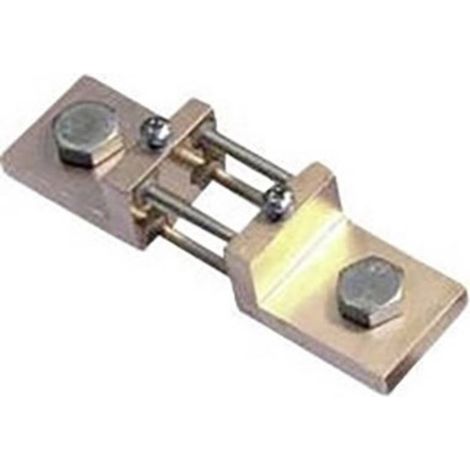

Shunt de 60 mV B2 200 A / 60 mV Lumel B2 200A/60mV
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Informations techniques
Catégorie de précision : 0.2
Chute de tension (num) : 60 mV
Courant de mesure : 200 A
Dimensions produit, hauteur : 30 mm
Dimensions produit, largeur : 30 mm
Longueur : 145 mm
Poids : 0.6 kg
Les shunts s'utilisent pour la mesure des courants continus. Une tension proportionnelle à l'intensité est générée sur le shunt et est ensuite indiquée par ex. au moyen d'un instrument à bobine mobile. Les shunts sont fabriqués dans la classe 0,2 selon DIN 43 703. Le courant traversant le shunt génère une chute de tension qui est mesurée avec un instrument de mesure branché en parallèle. Les shunts sont calibrés de sorte qu'une tension définie avec précision (60 mV pour le type B2) soit générée à partir d'une intensité nominale.
Fonctionnalités
- Type B sans socle d'isolation.
Configuration requise
- null
- null
- Type B sans socle d'isolation.
Caractéristiques
- MarqueLUMEL
- CouleurNoir
- Quantité par pack1
- Hauteur3 cm
- Largeur3 cm
- Longueur14.5 cm
- MatièresLaiton
- Poids600 g
- Type d'accessoires pour outil de mesure & détectionMire
- Réf. ManoManoME4348872
- MMID390915289560
- Réf. fabricantb2060200ab01b1m0
- EAN4016139199962
Questions fréquentes
Comment ce dispositif peut-il être utilisé pour mesurer un courant continu ?
Ce dispositif génère une chute de tension proportionnelle à l'intensité du courant continu qui le traverse. Cette tension peut être mesurée à l'aide d'un instrument de mesure connecté en parallèle, comme un appareil à bobine mobile.
Quelles sont les exigences pour l'installation de cet équipement ?
Cet équipement doit être fixé à l'aide de vis et ne dispose pas de socle d'isolation. Il est important de s'assurer que les connexions par bornes à vis sont correctement serrées pour garantir une mesure précise.
Quelle est la précision de ce dispositif pour les mesures ?
Ce dispositif appartient à la catégorie de précision 0.2, ce qui garantit une mesure fiable et précise dans les conditions spécifiées.
