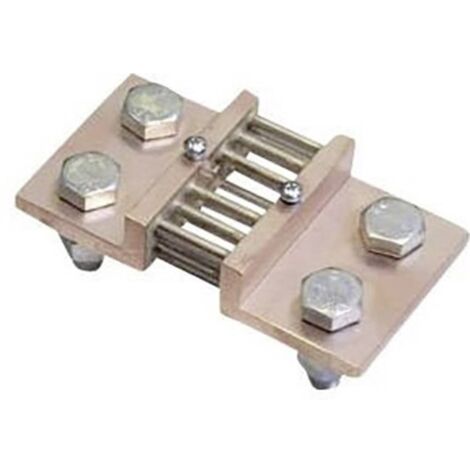

Shunt de 60 mV B2 1000 A/60 mV Lumel B2 1000A/60mV S854141
Produit épuisé
Informations produit
Description
Les shunts s'utilisent pour la mesure des courants continus. Une tension proportionnelle à l'intensité est générée sur le shunt et est ensuite indiquée par ex. au moyen d'un instrument à bobine mobile. Les shunts sont fabriqués dans la classe 0,2 selon DIN 43 703. Le courant traversant le shunt génère une chute de tension qui est mesurée avec un instrument de mesure branché en parallèle. Les shunts sont calibrés de sorte qu'une tension définie avec précision (60 mV pour le type B2) soit générée à partir d'une intensité nominale.
- Catégorie de précision : 0.2
- Chute de tension : 60 mV
- Chute de tension (num) : 60 mV
- Connexion : Borne à vis
- Connexions : Bornes à vis
- Courant primaire : 1000 A
- Dimensions produit, hauteur : 30 mm
- Dimensions produit, largeur : 60 mm
- Longueur : 165 mm
- Poids : 1.45 kg
- Type : B
- Type (type fabricant) : B2 1000A/60MV
- Type d'appareils de mesure à encastrer (catégorisation) : Shunt de mesure
- Type de fixation : Vis
Caractéristiques
- MarqueLUMEL
- Longueur16.5 cm
- Largeur6 cm
- Hauteur3 cm
- Poids1450 g
Questions fréquentes
Pour garantir une mesure précise, assurez-vous que les connexions aux bornes à vis sont bien serrées et que l'instrument de mesure utilisé est calibré pour une chute de tension de 60 mV. Vérifiez également que le courant mesuré ne dépasse pas 1000 A, car cela pourrait affecter la précision.
Cet appareil doit être fixé à l'aide de vis conformément à son type de fixation. Assurez-vous que l'espace disponible permet d'accueillir ses dimensions de 165 mm de longueur, 60 mm de largeur et 30 mm de hauteur.
Cet appareil génère une chute de tension proportionnelle au courant continu qui le traverse. Cette chute de tension, calibrée à 60 mV pour un courant nominal de 1000 A, peut ensuite être mesurée par un instrument connecté en parallèle.
Réponses générées par IA à partir des informations vendeur
