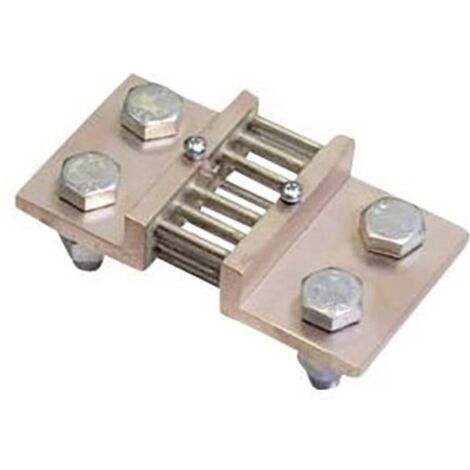

Shunt de 60 mV B2 1000 A/60 mV Lumel B2 1000A/60mV
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Informations techniques
Catégorie de précision : 0.2
Chute de tension (num) : 60 mV
Courant de mesure : 1000 A
Dimensions produit, hauteur : 30 mm
Dimensions produit, largeur : 60 mm
Longueur : 165 mm
Poids : 1.45 kg
Les shunts s'utilisent pour la mesure des courants continus. Une tension proportionnelle à l'intensité est générée sur le shunt et est ensuite indiquée par ex. au moyen d'un instrument à bobine mobile. Les shunts sont fabriqués dans la classe 0,2 selon DIN 43 703. Le courant traversant le shunt génère une chute de tension qui est mesurée avec un instrument de mesure branché en parallèle. Les shunts sont calibrés de sorte qu'une tension définie avec précision (60 mV pour le type B2) soit générée à partir d'une intensité nominale.
Fonctionnalités
- Type B sans socle d'isolation.
- Type B sans socle d'isolation.
Caractéristiques
- MarqueLUMEL
- CouleurMarron
- Quantité par pack1
- Alimentation électriqueSans fil
- Hauteur3 cm
- Largeur6 cm
- Longueur16.5 cm
- MatièresPlastique
- Poids1450 g
- Type d'accessoires pour outil de mesure & détectionMire
- Réf. ManoManoME4352836
- MMID798612234366
- Réf. fabricantB2 0601K00B0100M0
- EAN4016139199924
Questions fréquentes
Pour garantir une mesure précise, assurez-vous que les connexions aux bornes à vis sont bien serrées et que l'instrument de mesure utilisé est calibré pour une chute de tension de 60 mV. Vérifiez également que le courant mesuré ne dépasse pas 1000 A, car cela pourrait affecter la précision.
Cet appareil doit être fixé à l'aide de vis conformément à son type de fixation. Assurez-vous que l'espace disponible permet d'accueillir ses dimensions de 165 mm de longueur, 60 mm de largeur et 30 mm de hauteur.
Cet appareil génère une chute de tension proportionnelle au courant continu qui le traverse. Cette chute de tension, calibrée à 60 mV pour un courant nominal de 1000 A, peut ensuite être mesurée par un instrument connecté en parallèle.
