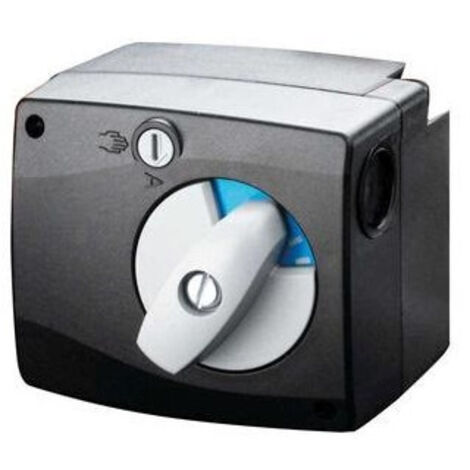

OVENTROP Stellmotor 24 V (0-10 V), Laufzeit 140 s, Drehmoment 10 Nm für Regumat M3 DN 32 plus/40/50, 1350958
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
OVENTROP Stellmotor 24 V (0-10 V), Laufzeit 140 s, Drehmoment 10 Nm für Regumat M3 DN 32 plus/40/50, 1350958
Der Stellmotor NR24-533 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 0-10 V-Ausgang angesteuert werden. Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet). Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden. Technische Daten: Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 10 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Der Stellmotor NR24-533 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 0-10 V-Ausgang angesteuert werden. Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet). Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden. Technische Daten: Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 10 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Caractéristiques
- MarqueOVENTROP
- Longueur16 cm
- Largeur10 cm
- Hauteur9.5 cm
- Poids0.561 kg
Questions fréquentes
Non, ce servomoteur est conçu pour être commandé uniquement par des systèmes de régulation disposant d'une sortie 0-10 V. Toute autre configuration pourrait entraîner un dysfonctionnement.
En cas de panne du système de régulation, le servomoteur peut être utilisé en mode manuel grâce à un bouton de commande supplémentaire, permettant de continuer à ajuster les réglages.
Ce servomoteur est conçu pour fonctionner dans une plage de température ambiante comprise entre 0 °C et +50 °C. Une utilisation en dehors de cette plage pourrait affecter ses performances.
