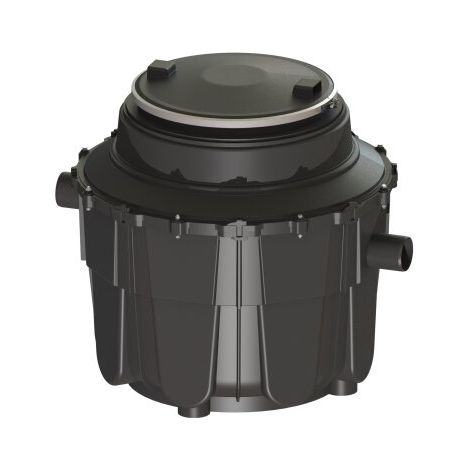

SEPAREGRAISSE KESSEL 93925/170D EasyClean encastrable

Le séparateur
pour eaux usées chargées en graisses est adapté
à l'installation enterrée et
ne contient pas d'éléments métalliques
dans la cuve. Le réservoir de collecte en
matière plastique durablement résistante
-PE- est équipé d'un piège à boues intégré et
possède une partie inférieure arrondie
pour une évacuation rapide et propre.
L'accès pour les opérations de
nettoyage et d'entretien
se fait par une ou plusieurs
ouvertures de visite. L'évacuation manuelle s'effectue avec la
cuve ouverte. Pour la classe de charge D, une
plaque de répartition des charges doit être
installée sur site. Les plans d'armature sont
disponibles chez KESSEL.
Garantie sur le matériau PE :
20 ans.

Exécution
Remarque installation : variante d'installation approfondie
Système de regard : citerne
Variante d'évacuation : standard
Système Shredder-Mix : non
Œilleton d'inspection : non
Taille nominale -NS- : 25
SonicControl : non
Dispositif de remplissage selon DIN 1988 : non
Mode d'évacuation : manuel avec
tuyau d'aspiration
Capacité portante -DIN 19901- : E4

Caractéristiques générales
Matériau : PE
Norme : EN 1825:2004
Situation d'installation : installation
dans le sol
État à la livraison :
prêt à l'installation
- les pièces de raccordement doivent être
branchées sur site -

Dimensions
Poids net : 658 kg
Poids brut : 692 kg
Résistance aux eaux souterraines à partir du
bord inférieur de la partie inférieure : 2130 mm
Diamètre : 659 mm
TEÜ : 700 - 1 500
T-TEÜ : 480
Longueur max. : 3660 mm
Profondeur d'installation : 1155 - 1775 mm
Type de réglage en hauteur :
élément de rallonge télescopique, inclinaison 5 degrés
Dimension d'introduction largeur : 2010 mm
Dimension d'introduction longueur : 3470 mm
Dimensions de l'emballage largeur : 4610 mm
Dimensions de l'emballage hauteur : 2382 mm
Dimensions de l'emballage longueur : 2010 mm

Cuve/corps principal
Distance de l'axe intérieur du tuyau de sortie au
fond de la cuve : 1550 mm
Distance de l'axe intérieur du tuyau d'entrée au
fond de la cuve : 1650 mm
Diamètre nominal de sortie -DA- : 200 mm
Diamètre nominal de sortie -DN- : 200
Diamètre nominal d'entrée -DA- : 200 mm
Diamètre nominal d'entrée -DN- : 200
Raccord entrée/sortie :
tuyaux PE-HD selon DIN 19537,
tuyaux PVC-KG selon DIN 19534, PP
ou fonte (AS)
Largeur libre d'accès -LW- : 800 mm

Caractéristiques du couvercle
Type de couvercle : dalle de recouvrement
Matériau du couvercle : fonte grise
Couleur du couvercle : noir
Hauteur du couvercle : 121 mm
Verrouillage : verrouillé
Classe de charge : D 400 -EN 124-
Étanchéité : étanche aux odeurs et
à l'eau de pluie

Contenu des eaux usées
Contenu du séparateur : 5300 l
Volume total : 7800 l
Contenu du piège à boues : 2500 l
Capacité de stockage de graisses : 2000 l
