Description générale

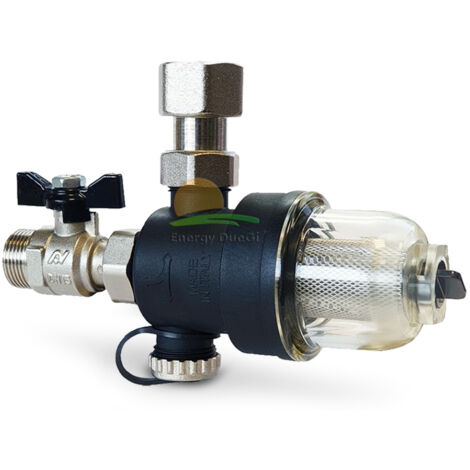

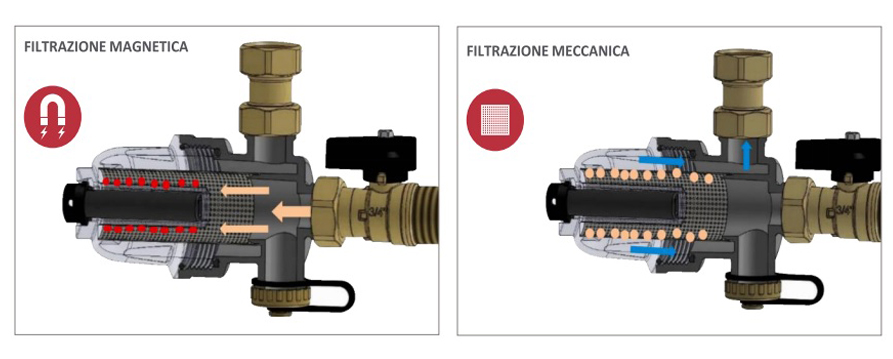

Le séparateur de saletés magnétique compact JUPITER Compact de 3/4' est conçu pour assurer une séparation efficace des débris grâce à un double passage de filtration, à la fois magnétique et mécanique. Sa conception innovante, basée sur des techniques avancées de dynamique des fluides, permet une purification optimale dans toutes les positions d'utilisation. Le puissant aimant et la cartouche filtrante garantissent une grande capacité d'accumulation, réduisant ainsi la fréquence des opérations de maintenance. Fabriqué avec des matériaux soigneusement sélectionnés, il assure performance, résistance et durabilité.
Spécifications techniques
- Corps : PA66 renforcé avec 30% de fibre de verre
- Raccords : Laiton 3/4"
- Guarnitions : EPDM Perossidico
- Chambre de décantation : Transparente
- Réseau filtrant : Acier INOX AISI 304
- Magnets : Néodyme; 12000 G
- Pression max : 3 bar
- Température d'exercice : 0-90°C
- Débit max : Kv 5,2
- Fluides compatibles : eau, eau + glycol 50% max
- Porosité des filtres inclus : 800 µm
Installation
Le filtre séparateur de saletés doit être installé de préférence sur le tuyau de retour du générateur. Pour le démontage, utilisez une clé de 29 mm pour dévisser le verre lors de la maintenance. Un nettoyage de routine est recommandé un mois après la première installation.
Utilisation

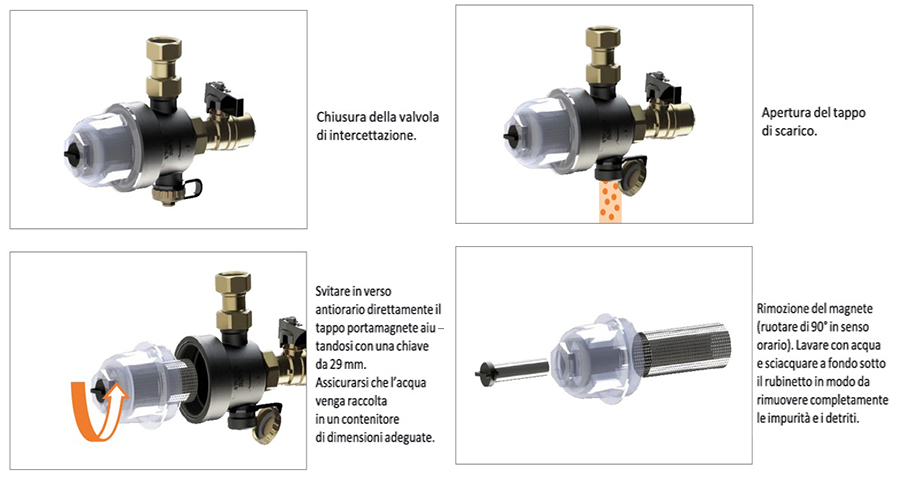

Pour nettoyer l'appareil, suivez ces étapes :
- Fermez la vanne d'arrêt en amont du séparateur de saletés.
- Préparez un récipient de collecte et dévissez le bouchon du robinet de vidange.
- Dévissez le bouchon avec une clé de 29 mm, en vous assurant que l'eau est collectée dans un récipient approprié.
- Retirez le couvercle/ capuchon magnétique en le dévissant dans le sens antihoraire.
- Extrayez l'aimant en effectuant une rotation de 90° dans le sens des aiguilles d'une montre pour éliminer les particules ferreuses.
- Lavez à l'eau et rincez abondamment sous le robinet.
- Vérifiez que le joint torique n'est pas endommagé et remplacez-le si nécessaire.
- Remontez dans l'ordre inverse en respectant les couples de serrage suivants : capuchon de fermeture pour porte-aimant : 10-12 Nm, bouchon de vidange inférieur : 6-7 Nm.
