Séparateur de graisse KESSEL EasyClean encastré

Le séparateur pour eaux usées contenant des graisses est adapté à l'installation en terre et ne comporte pas d'éléments métalliques dans le réservoir. Le collecteur en plastique -PE- durablement résistant est équipé d'un piège à boues intégré et possède une partie inférieure arrondie pour une évacuation rapide et propre. L'accès pour les opérations de nettoyage et d'entretien se fait par une ou plusieurs ouvertures de visite. Pour l'évacuation manuelle, une prise d'évacuation directe est prévue. Pour la classe de charge D, une plaque de répartition des charges doit être installée sur le chantier. Les plans d'armature sont disponibles chez KESSEL. Garantie sur le matériau PE : 20 ans.

Exécution
Remarque installation : installation en terre
profondeur hors gel 1200 mm
sens d'écoulement : gauche
variante d'évacuation : directe
diamètre nominal -NS- : 2
dispositif d'évacuation :
conduite d'évacuation
type d'évacuation : manuel
capacité portante -DIN 19901- : E4

Caractéristiques générales
Matériau : PE
Situation d'installation : installation dans le sol
état de livraison : prêt à l'installation
- les pièces de raccordement doivent être raccordées sur site -

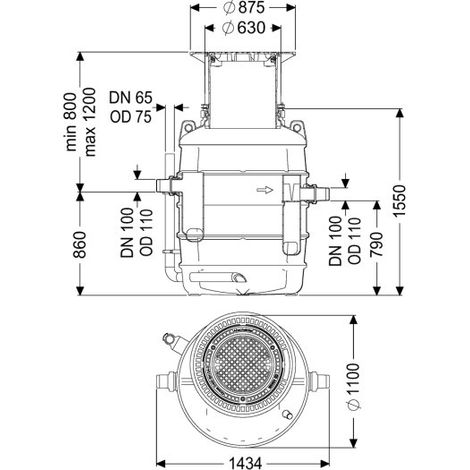

Dimensions
Poids net : 120 kg
Poids brut : 127 kg
résistance à la nappe phréatique à partir du bord inférieur de la partie inférieure : 500 mm
diamètre : 648 mm
profondeur d'installation : 800 - 1200 mm
longueur : 1380 mm
largeur : 1106 mm
dimension d'emballage longueur : 900 mm
dimension d'emballage largeur : 900 mm
dimension d'emballage hauteur : 2378 mm

Réservoir/corps de base
Distance du fond de la canalisation de sortie au fond du réservoir : 790 mm
Distance du fond de la canalisation d'entrée au fond du réservoir : 860 mm
diamètre nominal de sortie -DN- : 100 mm
diamètre nominal d'entrée -DN- : 100 mm
raccord entrée/sortie :
tubes PE-HD selon DIN 19537,
tubes PVC-KG selon DIN 19534, PP
ou AS
largeur utile de l'accès -LW- : 600 mm

Caractéristiques du couvercle
type de couvercle : dalle de recouvrement
matériau du couvercle : fonte grise
couleur du couvercle : noir
classe de charge : D 400 -EN 124-
étanchéité : étanche aux odeurs et à l'eau de pluie

Contenu des eaux usées
contenance du séparateur : 370 l
contenance du piège à boues : 200 l
capacité de stockage des graisses : 120 l
capacité de stockage des liquides légers :
120
l
