Description générale

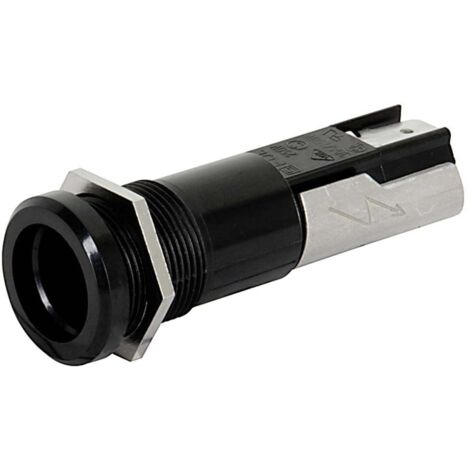

Porte-fusible fermé pour courants élevés, conçu pour des applications nécessitant une protection fiable. Il supporte un courant de 16A (VDE) et 30A (UL), et est compatible avec des fusibles de dimensions 5x20 mm et 6,35 x 32 mm. Ce modèle est adapté pour les appareils des classes de protection I et II selon IEC61140, y compris ceux avec alimentation triphasée (400 VAC).Spécifications techniques
- Dimensions : hauteur 63 mm, diamètre 22 mm
- Poids : 18 g
- Plage de température de fonctionnement : -40 °C à 85 °C
- Courant : 16 A
- Tension nominale : 500 V AC
- Rigidité diélectrique : 3 kV
- Résistance à la tension de choc : 4 kV
- Résistance de contact, max. : 10 mOhms
- Résistance d'isolement : 10 MOhms
- Capacité de soudage : 350 °C / 3 s
- Diamètre de perçage : 19 mm
- Indice de protection : IP67
- Classe d'isolation : IP40 avec capuchon
Compatibilité et accessoires
- Compatible avec fusibles G 5x20 mm et 6,3x32 mm
- Connexion : cosse plate 6,3x0,8 mm
Installation
- Montage sur panneau
- Fixation par écrou à vis
Utilisation
- Idéal pour des applications avec courants jusqu'à 16 A (VDE)
- Utilisé dans des appareils nécessitant une protection contre les surcharges électriques
