Description générale

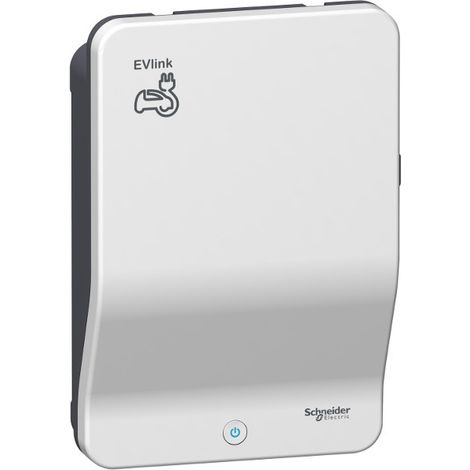

La borne de recharge EVlink Pro AC Wallbox est conçue pour une utilisation dans des garages semi-publics ou sur des parkings. Elle peut être installée à l'intérieur ou à l'extérieur, sur un mur, sur la borne EVlink (EVA1PBS1 / EVA1PBS2) ou dans le kit métallique (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Cette Wallbox permet une recharge en Mode 3 selon IEC 61851-1 avec une puissance de charge triphasée maximale de 22 kW. Elle est équipée d'un câble de charge de type 2 d'une longueur de 5 m et intègre un compteur MID pour un comptage triphasé et une détection de courant de défaut continu de 6 mA.Spécifications techniques
- Numéro d'article: EVB3S22NC0M
- Puissance maximale: 22 kW
- Longueur du câble: 5 m
- Dimensions: 317 x 529 x 183 mm
- Poids: 10 kg
- Matériau: Polycarbonate traité anti-UV
- Indice de protection: IP55
- Résistance aux chocs: IK10
- Température de fonctionnement: -30 à 50 °C
- Température de stockage: -40 à 80 °C
- Altitude maximale: 2000 m
- Humidité relative: 5 à 95%
- Consommation propre: < 10 W
Compatibilité et accessoires
La Wallbox est compatible avec les réseaux de mise à la terre TT, TN(S) ou TN(C)(S) et peut également être utilisée avec le réseau IT à l'aide d'un transformateur d'isolement supplémentaire. En tant qu'accessoires optionnels, un module Wi-Fi (EVA1MW), un module modem (EVA1MS & EVA1MM) et un module ISO 15118 (EVA1M8) peuvent être enfichés sur le contrôleur de charge.
Installation
La mise en service de la Wallbox s'effectue via l'application eSetup par Bluetooth. Elle peut être installée sur un mur ou dans un kit métallique spécifique.
Utilisation
Le contrôle d'accès se fait via un lecteur NFC/RFID, compatible avec les badges de type 1, 2, 4 et 5 à 13,56 MHz. Le lecteur RFID est conforme aux protocoles ISO/CEI 14443 A & B et ISO/CEI 15693, compatible avec Mifare Ultralight, Mifare Classic et Mifare Plus. La Wallbox informe l'utilisateur du statut par un bandeau LED bien visible.
Autres informations
Ce produit répond aux normes et standards CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3: 2007 + A1: 2011, IEC 60884-1 et NF-C 61314.
