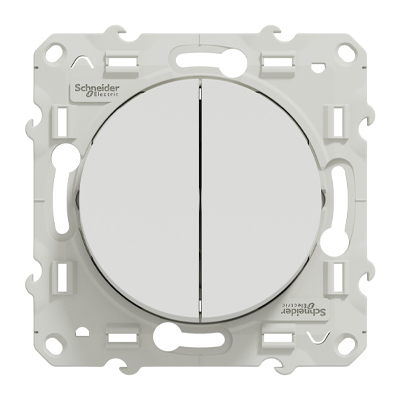

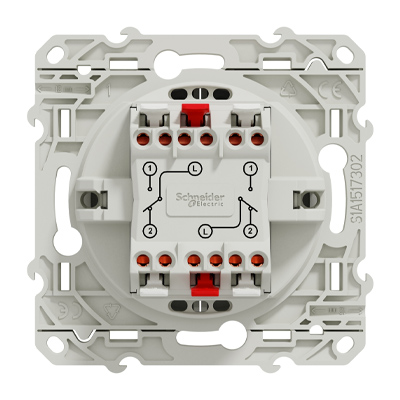

Schneider - Odace 2011 - Double Va-et-vient + Plaque - Blanc - Ref. : S520214 + S520702

• rn
• rnrnrn

  Données techniques

  rn

   - Nombre de modules : 2
   - Mode de fixation : À vis
   - Finition : Blanc
   - Raccordement : Bornes auto
   - Courant assigné : 10 A
   - Tension : 250 V
   - Durée de vie : 20 000 cycles ON/OFF

  rn

  Conformité

  rn

   - Certifications : RoHS, NF
   - Normes : 2006/95/EEC, EN60669-2
   - Étanchéité : IK04, IP21D

  rnrn
• rn
• rnrnrn

  Dimensions et poids

  rn

   - Largeur : 71 mm
   - Hauteur : 71 mm
   - Profondeur : 33,6 mm
   - Profondeur d'encastrement : 18,75 mm
   - Poids : 40 g

  rnrn
• rn

rnrnrn

Caractéristiques

rn

Principales

rnrn

Gamme de produit

rn

rnOdacern

rnrn

Type de produit ou équipement

rn

rnInterrupteurrn

rnrn

Présentation du produit

rn

rnMécanisme avec support de fixationrn

rnrn

Application

rn

rnContrôlern

rnrnrnrn

Complémentaires

rnrn

Montage de l'appareil

rn

rnEncastrérn

rnrn

Type d'interrupteur

rn

rn2 x unipolaire 2 voiesrn

rnrn

Nombre de touches

rn

rn2rn

rnrn

Commande

rn

rnEnjoliveurrn

rnrn

Equipement inclus

rn

rnConnexion d'alimentation internern

rnrn

Mode de fixation

rn

rnPar visrn

rnrn

Nuance de la couleur

rn

rnBlanc (RAL 9003)rn

rnrn

Finition de la surface

rn

rnBrillantrn

rnrn

Type d'emballage

rn

rnCapot de protectionrn

rnrn

Courant assigné d'emploi

rn

rn10 AX à 250 V CA 50 Hzrn

rnrn

type de charge

rn

rnLoad for energy saving lamps with ballast: 100 Wrn

rnrn

Capacité minimum de coupure de la charge

rn

rn200 opérations à 1,25 In et 1,1 Un cos φ = 0,3rn

rnrn

durée de vie en cycles

rn

rn20000 cycle à ON / OFF ( cosφ = 0.6 et Ue nominal )rn

rnrn

durée de vie électrique

rn

rn20000 cycle à ON / OFF ( cosφ = 0.6 et Ue nominal )rn

rnrn

Nombre de sorties

rn

rn6 bornes sans visrn

rnrn

Forme de la tête de vis

rn

rnPozidriv N°1rn

rnrn

Capacité de serrage des bornes

rn

rn1 x 1,5…2 x 2,5 mm² pour rigide câble(s) 1 x 1,5…2 x 2,5 mm² pour souple câble(s) 1 x 1,5…2 x 2,5 mm² pour multibrins câble(s)rn

rnrn

Longueur de dénudage des fils

rn

rn12 mmrn

rnrn

Indication de tension

rn

rnÉclairagern

rnrn

Matière

rn

rnPlastique anti-UV: façade PBT (polybutylene terephthalate) GF30: cadre support PC (polycarbonate) GF10 FR: boitierrn

rnrn

Hauteur

rn

rn71 mmrn

rnrn

Largeur

rn

rn71 mmrn

rnrn

Profondeur

rn

rn33,6 mmrn

rnrn

Profondeur d'encastrement

rn

rn18,75 mmrn

rnrn

Poids du produit

rn

rn0,04 kgrn

rnrn

Résistance aux agents chimiques

rn

rnRésistant à l'alcool (70%) Résistant à l'alcool (96%) Résistant à l'acide lactique Résistant à l'ammonium quaternaire dilué Résistant au javellisant dilué Résistant à l'ammoniaque dilué Résistant à l'eau savonneuse Résistant au lave vitre Résistante au peroxyde d'hydrogène 10 volumes Résistant au hexanern

rnrnrnrn
