Ce lot de peignes Schneider Resi9 XP regroupe 2 peignes monoblocs horizontaux 1P+N 63A 13 modules Réf R9PXH213 et 1 peigne vertical pour interrupteurs différentiels 2P Réf R9PXV. Il permet de réaliser un câblage propre et organisé dans un tableau électrique Resi9 équipé en appareillages XP.
Les peignes horizontaux R9PXH213 servent à raccorder les disjoncteurs et appareillages modulaires peignables d’une même rangée à l’interrupteur différentiel. Ils sont découpables, isolés et livrés avec caches-dents et embouts latéraux pour limiter les risques de contact avec les parties sous tension.

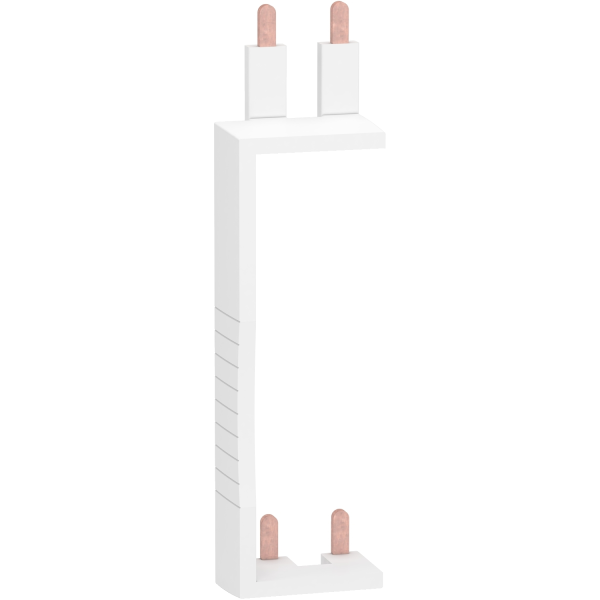

Les peignes verticaux R9PXV assurent l’alimentation des interrupteurs différentiels Resi9 XP ID entre eux. Adaptés aux interrupteurs différentiels XP de 25 à 63A, ils conviennent aux tableaux électriques Resi9 13 ou 18 modules. Cet ensemble constitue une solution pratique pour simplifier le raccordement des rangées et fiabiliser la distribution dans le tableau.
rn
CARACTÉRISTIQUES
rnrnrn
PRINCIPALES
rn
- rn
- Gamme : Resi9 XP
- rn
- Type de produit : Lot de peignes de raccordement
- rn
- Configuration des pôles : 1P + N
- rn
- Mode de raccordement : Peignes horizontaux et verticaux à dents
- rn
- Mode de fixation : Montage sur appareillages Resi9 XP
- rn
- Couleur : Blanc RAL 9003
- rn
- Finition : Peignes isolés, horizontaux découpables
- rn
rnrnrnrn
TECHNIQUES
rn
- rn
- Courant nominal : 63 A
- rn
- Hauteur peigne horizontal : 21 mm
- rn
- Largeur peigne horizontal : 236 mm
- rn
- Profondeur peigne horizontal : 24,5 mm
- rn
- Hauteur peigne vertical : 140 mm
- rn
rnrnrnrnrn
rnrn
rnrnrnrnrn
SPÉCIFICATIONS
rn
rn
rn
rnrn
rn
rn
rn
rnrn
rn
| Type de produit ou équipement |
rn
| Peignes de raccordement Resi9 XP |
rnrn
rn
rn
| Lot de 2 peignes horizontaux R9PXH213 et 1 peignes verticaux R9PXV |
rnrn
rn
| Nombre de bornes par pôle |
rn
| Peigne horizontal : entrant 1 voie N + 1P, sortie 11 voies N + 1P |
rnrn
rn
| Configuration des pôles de sortie |
rn
rnrn
rn
rn
| Montage horizontal et vertical sur appareillages Resi9 XP |
rnrn
rn
rn
rnrn
rn
rn
| Peignes isolés, peignes horizontaux découpables |
rnrn
rn
rn
| 63 A à 40 °C pour R9PXH213, 63 A pour R9PXV |
rnrn
rn
rn
rnrn
rn
rn
| Peignes à dents, raccordement horizontal et vertical |
rnrn
rn
rn
| R9PXH213 : 21 mm, R9PXV : 140 mm |
rnrn
rn
rn
| R9PXH213 : 236 mm, R9PXV : 36,5 mm |
rnrn
rn
rn
| R9PXH213 : 24,5 mm, R9PXV : 21 mm |
rnrnrnrnrnrnrn
Ce LOT fait partie du système Resi9 XP Schneider Electric et est compatible uniquement avec les appareillages et accessoires de la gamme Resi9 XP.
rn
- rn
- Peignes horizontaux Resi9 XP d'autres tailles pour l’alimentation des disjoncteurs : voir les peignes horizontaux Resi9 XP
- rn
- Resi9 XP - Peigne Monobloc - 1P+N - 5 Modules - Réf : R9PXH205
- rn
- Resi9 XP - Peigne Monobloc - 1P+N - 8 Modules - Réf : R9PXH208
- rn
- Resi9 XP - Peigne Monobloc - 1P+N - 10 Modules - Réf : R9PXH210
- rn
- Resi9 XP - Peigne Monobloc - 1P+N - 18 Modules - Réf : R9PXH218
- rn
rn
- rn
- Interrupteurs différentiels compatibles avec les peignes Réf : R9PXV et R9PXH213
- rn
- Resi9 - interrupteur différentiel - 2P - 25A - type AC - Réf : R9PRC225
- rn
- Resi9 - interrupteur différentiel - 2P - 40A - type AC - Réf : R9PRC240
- rn
- Resi9 - interrupteur différentiel - 2P - 63A - type AC - Réf : R9PRC263
- rn
- Resi9 - interrupteur différentiel - 2P - 40A - type A - Réf : R9PRA240
- rn
- Resi9 - interrupteur différentiel - 2P - 63A - type A - Réf : R9PRA263
- rn
rn
- rn
- Disjoncteurs Resi9 XP compatibles pour la protection des circuits : voir les disjoncteurs Resi9 XP 1P+N courbe C et D
- rn
- Resi9 - disjoncteur XP - 1P+N - 2A - courbe C - Réf : R9PFC602
- rn
- Resi9 - disjoncteur XP - 1P+N - 10A - courbe C - Réf : R9PFC610
- rn
- Resi9 - disjoncteur XP - 1P+N - 16A - courbe C - Réf : R9PFC616
- rn
- Resi9 - disjoncteur XP - 1P+N - 20A - courbe C - Réf : R9PFC620
- rn
- Resi9 - disjoncteur XP - 1P+N - 32A - courbe C - Réf : R9PFC632
- rn
