Lc1k0910f7 Schneider - Mini Contacteur Tripolaire - 3no - 9a - Bobine 110vca - Vis étrier - Tesys Lc1k09

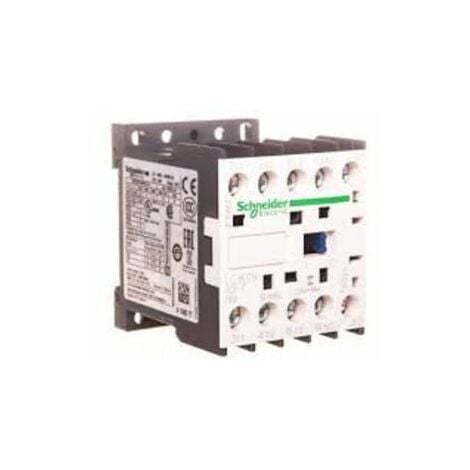

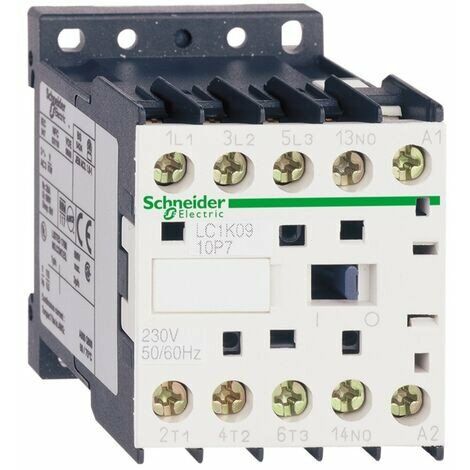

Mini contacteur 3P - 9A - 3NO - Schneider LC1K0910F7

Ce mini contacteur dispose de contacts 3NO (ouverts au repos). La tension sur le circuit de commande de la bobine est de 110Vca (courant alternatif). En plus de ces contacts, cet appareil comporte un contact auxiliaire 1NO.

Ce contacteur fait partie de la gamme TeSys LC1K principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.

Ce contacteur tripolaire est fabriqué en France par Schneider Electric.

Le contacteur LC1K0910F7 s'intègre dans votre armoire électrique via un système de connexion à vis étrier avec ou sans embouts de câblage.

Les blocs de contacts auxiliaires compatible avec le contacteur LC1K0910F7

• Bloc 2NO LA1KN20
• Bloc 2NF LA1KN02
• bloc 1NO+1NF LA1KN11
• Bloc 4NO LA1KN40
• Bloc 3NO+1NF LA1KN31
• Bloc 2NO+2NF LA1KN22
• Bloc 1NP+3NF LA1KN13
• Bloc 4NF LA1KN04

Caractéristiques principales du Mini contacteur Schneider LC1K0910F7 :

• Gamme : TeSys

• Type de produit ou équipement : Contacteur

• Nom du produit : TeSys K

• Nom de l'appareil : LC1K

• Application : Contrôle

• application du contacteur : Charge résistive (AC-1)Commande moteur (AC-3)

• Complémentaires Catégorie d'emploi : AC-4AC-1AC-3

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ie] courant assigné d'emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance9 A at <= 440 V AC AC-3 for power circuit16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance

• type de circuit de commande : CA à 50/60 Hz

• tension circuit de commande : 110 V CA 50/60 Hz

• puissance moteur kW : 2,2 kW à 220...230 V CA 50/60 Hz AC-34 kW à 380...415 V CA 50/60 Hz AC-34 kW à 440 V CA 50/60 Hz AC-34 kW à 480 V CA 50/60 Hz AC-34 kW à 500 à 600 V CA 50/60 Hz AC-34 kW à 660...690 V CA 50/60 Hz AC-32,2 kW à 400 V CA 50/60 Hz AC-4

• Contacts auxiliaires : 1 "F"

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation

• pouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947110 A CA pour circuit de signalisation se conformer à CEI 60947

• pouvoir assigné de coupure : 110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A à 220...230 V se conformer à CEI 60947110 A à 380...400 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947

• calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660

• impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance

• résistance d'isolement : > 10 M? pour circuit de signalisation

• puissance d'appel en VA : 30 VA (à 20 °C)

• consommation moyenne au maintien en VA : 4,5 VA (à 20 °C)

• dissipation thermique : 1,3 W

• plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)

• vitesse de commande maxi : 3600 cyc/h

• type de contacts auxiliaires : type instantaneous 1 NO

• fréquence circuit signalisation : <= 400 Hz

• courant commuté minimum : 5 mA pour circuit de signalisation

• tension de commutation minimale : 17 V pour circuit de signalisation

• Temps de fonctionnement : 10?20 ms désexcitation bobine + ouverture "F"10?20 ms excitation bobine + fermeture "F"

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• distance de non-recouvrement : 0,5 mm

• Robustesse mécanique : Chocs contacteur fermé, sur l'axe des X: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Y: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Z: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des X: 6 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Y: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Z: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
