Description générale

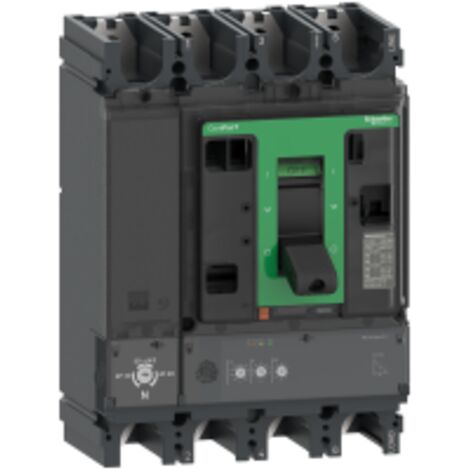

Le disjoncteur ComPacT NSX400N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 400A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de réglage avancé pour s'adapter à divers besoins de protection.Spécifications techniques
- Tension assignée d'isolement : 800 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA, 250 kA à 380/415 V CA, 240 kA à 440 V CA, 210 kA à 500 V CA, 210 kA à 525 V CA, 200 kA à 660/690 V CA
- Endurance mécanique : 15 000 cycles
- Durée de vie électrique : 12 000 cycles à 440 V In, 26 000 cycles à 440 V In, 6 000 cycles à 690 V In, 23 000 cycles à 690 V In
- Puissance dissipée par pôle : 19,2 W
- Dimensions : Largeur 185 mm, Hauteur 255 mm, Profondeur 110 mm
- Poids : 7,9 kg
Compatibilité et accessoires
- Code de compatibilité : NSX400
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
- Pas de raccordement : 45 mm
Utilisation
- Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
- Calibre du déclencheur : 400 A à 40 °C
- Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 160...400 A
- Réglage de la temporisation : Fixe, plage de réglage long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
- Réglage de protection du neutre : 0,5 x Ir (3d + N/2), 1 x Ir (4d), Aucune protection (3d)
- Mémoire thermique : 20 minutes avant et après le déclenchement
- Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
- Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 4800 A
- Protection différentielle : Sans
- Zone de verrouillage sélectif logique ZSI : Sans
- Nombre d'emplacements : 6 slots
- Signalisation locale : Prêt à fonctionner (DEL clignotante verte), surcharge (DEL rouge à 105 % Ir), surcharge (DEL orange à 90 % Ir)
