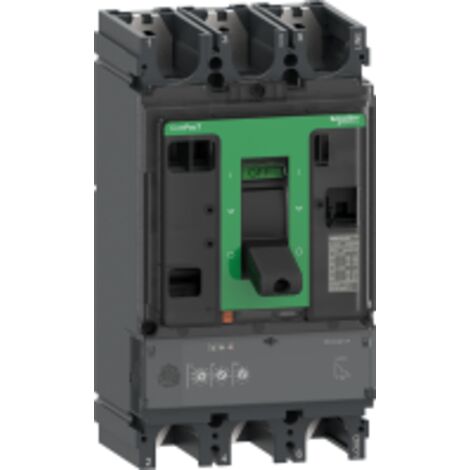

ComPacT NSX400H - disjoncteur - MicroLogic 2.3 400A - 3P3D - 70kA - fixe - C40H32D400

Name: ComPacT NSX400H - disjoncteur - MicroLogic 2.3 400A - 3P3D - 70kA - fixe - C40H32D400
Brand: SCHNEIDER ELECTRIC
SKU: SCHC40H32D400
Price: 2132.01 EUR
Availability: InStock

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-6A 1 Module - HAGER - MFN706

8 options

N°1 des ventes

Disjoncteur 1P+N 3kA C-6A 1 Module - HAGER - MFN706

638

~~62,04€~~

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

8 options

N°1 des ventes

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

638

~~100,50€~~

Livraison gratuite

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

8 options

N°1 des ventes

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

638

Livraison gratuite

Disjoncteur 2A 1P+N Courbe C 4.5kA borne à vis pour rail DIN DT40 Prodis SCHNEIDER ELECTRIC A9N21020

~~51,46€~~

Acti9 iC60N disjoncteur 4P 10A courbe C SCHNEIDER A9F77410

12 options

Acti9 iC60N disjoncteur 4P 10A courbe C SCHNEIDER A9F77410

253

~~71,36€~~

Schneider Electric – Disjoncteur tétrapolaire 20A courbe C – Intensité 20A – 4 pôles – 50/60Hz – A9F77420

12 options

Schneider Electric – Disjoncteur tétrapolaire 20A courbe C – Intensité 20A – 4 pôles – 50/60Hz – A9F77420

253

~~64,63€~~

Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuit

12 options

Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuit

253

Livraison gratuite

Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – Intensité 40A – 4 pôles – 6000A pouvoir de coupure – A9F77440

12 options

Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – Intensité 40A – 4 pôles – 6000A pouvoir de coupure – A9F77440

253

~~78,58€~~

12 options

Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuit

253

Livraison gratuite

12 options

Disjoncteur

253

Livraison gratuite

Disjoncteur 1P+N 3kA C1A 1M - DISJONCTEURS PH+N HAGER MFN701

8 options

N°1 des ventes

Disjoncteur 1P+N 3kA C1A 1M - DISJONCTEURS PH+N HAGER MFN701

638

~~62,07€~~

Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432

12 options

Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432

253

Livraison gratuite

Schneider Electric – Disjoncteur unipolaire 16A courbe C – Embrochable pour installation électrique – 3kA – R9EFC616

7 options

Schneider Electric – Disjoncteur unipolaire 16A courbe C – Embrochable pour installation électrique – 3kA – R9EFC616

213

Livraison gratuite

Schneider Electric – Disjoncteur bipolaire 4P 16A courbe C – Protection 10kA – Installation rail DIN – A9F77416

12 options

Schneider Electric – Disjoncteur bipolaire 4P 16A courbe C – Protection 10kA – Installation rail DIN – A9F77416

253

~~69,38€~~

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

12 options

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

253

Schneider Electric – Disjoncteur bipolaire 4P 16A courbe D – Protection jusqu'à 6000A – Installation sur rail DIN – A9F75416

12 options

Schneider Electric – Disjoncteur bipolaire 4P 16A courbe D – Protection jusqu'à 6000A – Installation sur rail DIN – A9F75416

253

Schneider Electric – A9F75410 – Disjoncteur tétrapolaire 10A courbe D – 4P – 10kA – Bornes à vis – Compatible peignes 18mm

12 options

Schneider Electric – A9F75410 – Disjoncteur tétrapolaire 10A courbe D – 4P – 10kA – Bornes à vis – Compatible peignes 18mm

253

~~38,40€~~

Hager – Disjoncteur unipolaire 10A courbe C 3kA – Connexion à vis – Pour circuits jusqu'à 1.5 mm² – Protection électrique

8 options

N°1 des ventes

Hager – Disjoncteur unipolaire 10A courbe C 3kA – Connexion à vis – Pour circuits jusqu'à 1.5 mm² – Protection électrique

638

Livraison gratuite

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

8 options

N°1 des ventes

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

638

Livraison gratuite

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

8 options

N°1 des ventes

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

638

~~100,50€~~

Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX400H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 400A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de signalisation locale pour indiquer l'état de fonctionnement et les surcharges.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 40 kA à 525 V CA, 30 kA à 660/690 V CA

Endurance mécanique : 15 000 cycles

Durée de vie électrique : 12 000 cycles à 440 V In, 26 000 cycles à 440 V In, 6 000 cycles à 690 V In, 23 000 cycles à 690 V In

Puissance dissipée par pôle : 19,2 W

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit

Calibre du déclencheur : 400 A à 40 °C

Largeur : 140 mm

Hauteur : 255 mm

Profondeur : 110 mm

Poids : 6,05 kg

Compatibilité et accessoires

Code de compatibilité : NSX400

Nombre d'emplacements : 6 slots

Installation

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 45 mm

Utilisation

Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage de 160 à 400 A

Réglage de la temporisation : Fixe, plage de réglage de 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir

Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage de 1,5 à 10 x Ir

Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage de 4800 A

Autres informations

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Intensité courant
400 A
Fonction du disjoncteur
Bipolaire
Fréquence
50 Hz
Hauteur
255 mm
Indice de protection
IP40
Matières
Plastique
Nombre de pôle(s)
3
Poids
6050 g
Pouvoir de coupure
70 kA
Profondeur
110 mm
Tension électrique
400 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME56430281
MMID
792952692676
Réf. fabricant
SCHC40H32D400
EAN
3606482002784
