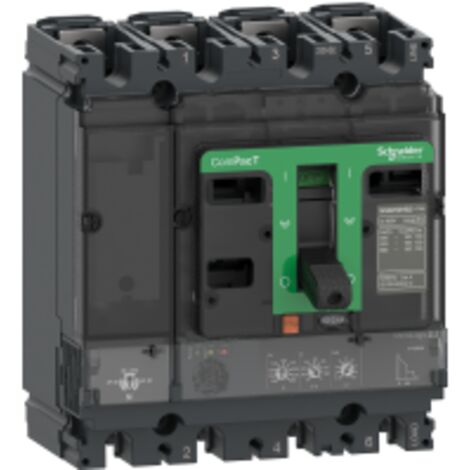

ComPacT NSX250F - disjoncteur - MicroLogic 2.2 250A - 4P4D - 36kA - montage fixe - C25F42D250

1 216,32€
Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le ComPacT NSX250F est un disjoncteur à montage fixe, conçu pour offrir une protection efficace contre les surcharges et les courts-circuits. Avec une capacité de 250A et une puissance de coupure de 36kA, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de la technologie MicroLogic 2.2, permettant un réglage précis des seuils de déclenchement.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 17,6 W
  • Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,8 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 250 A à 40 °C
  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 100 à 250 A
  • Réglage de la temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      250 A
    • Garantie
      1 an(s)
    • Quantité par pack
      1
    • Courbe de déclenchement
      C
    • Fonction du disjoncteur
      Bipolaire
    • Fréquence
      50 Hz
    • Hauteur
      161 mm
    • Indice de protection
      IP40
    • Intensité nominale
      AC
    • Largeur
      140 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      4
    • Poids
      200 g
    • Pouvoir de coupure
      36 kA
    • Profondeur
      86 mm
    • Réseau compatible
      Monophasé 230 V
    • Temporisation
      400 s
    • Tension électrique
      250 V
    • Type de connexion
      À vis
    • Type de disjoncteur
      Coupe circuit
    • Type d'interrupteur différentiel
      AC
    • Réf. ManoMano
      ME56430226
    • MMID
      967560157648
    • Réf. fabricant
      SCHC25F42D250
    • EAN
      3606482005570
