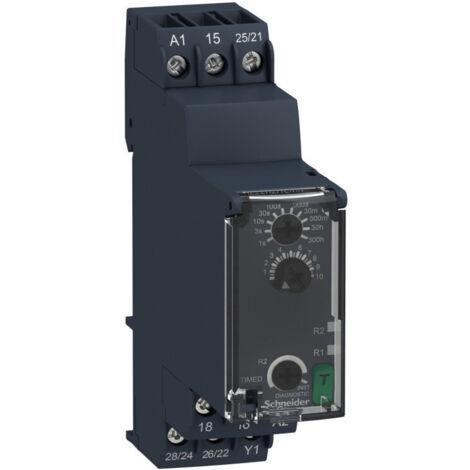

Relais temporisé RE22R2ACMR - 2OF - AC - 1s à 300h - 24-240VACDC

Complémentairesdescription des contacts : 1 F/O contact temporisé, sans cadmium1 F/O contact temporisé ou instantané, sans cadmiumtype de temporisation : C.a.plage de temporistion : 0,05...1 s0,3...3 s1...10 s10...100 s3...30 H3...30 min3...30 s30...300 H30...300 min30...300 stype de commande : Bouton rotatifBouton de diagnostic[Us] tension d'alimentation : 24...240 V CA/CC à 50/60 Hztension d'entrée : = 2,4 Vplage d'utilisation en tension : 0,85 à 1,1 Usfréquence d'alimentation : 50...60 Hz (+/- 5 %)mode de raccordement : Bornes à vis : 1 x 0,5 à 1 x 3,3 mm², AWG 20 à AWG 12 rigide câble sans emboutBornes à vis : 2 x 0,5 à 2 x 2,5 mm², AWG 20 à AWG 14 rigide câble sans emboutBornes à vis : 1 x 0,2 à 1 x 2,5 mm², AWG 24...AWG 14 souple câble avec emboutBornes à vis : 2 x 0,2 à 2 x 1,5 mm², AWG 24 à AWG 16 souple câble avec emboutcouple de serrage : 0,6...1 N.m se conformer à IEC 60947-1matière du boîtier : Auto-extinguibleprécision de répétition : +/-0,5% se conformer à IEC 61812-1dérive en température : +/- 0,05 %/°Cdérive en tension : +/- 0,2 %/Vréglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C se conformer à IEC 61812-1durée minimale de l'impulsion : 100 ms (avec charge en parallèle)30 msrésistance d'isolement : 100 MΩ à 500 V CC se conformer à IEC 60664-1temps de reset : 120 ms (sur désexcitation)immunité aux micro-coupures : = 10 mspuissance consommée maximale en VA : 3 VA à 240 V ACpuissance consommée maximale en W : 1,5 W à 240 V CCcapacité de commutation en VA : 2000 VAcourant commuté minimum : 10 mA 5 V CCcourant commuté maximum : 8 Atension de coupure maximale : 250 V ACdurée de vie électrique : 100000 cycle pour 8 A à 250 V AC-1100000 cycle pour 2 A à 24 V DC-1durée de vie mécanique : 10000000 cycle[Uimp] tension assignée de tenue aux chocs : 5 kV pour 1.2...50 µs se conformer à IEC 60664-1retard réponse maximal : 100 msdistance de fuite : 4 kV/3 se conformer à IEC 60664-1catégorie de surtension : III se conformer à IEC 60664-1données de fiabilité de la sécurité : MTTFd = 251,1 annéesB10d = 230000position de montage : Toutes positionssupport de montage : Rail DIN 35 mm se conformer à EN/IEC 60715état LED : Vert rétro-éclairage à DEL (fixe) pour indication de l'aiguille du cadranJaune LED (fixe) pour relais de sortie sous tensionJaune LED (clignotement rapide) pour temporisation en cours et relais de sortie hors tensionJaune LED (clignotement lent) pour temporisation en cours et relais de sortie sous tensionlargeur : 22,5 mmpoids : 0,105 kg
