Description générale

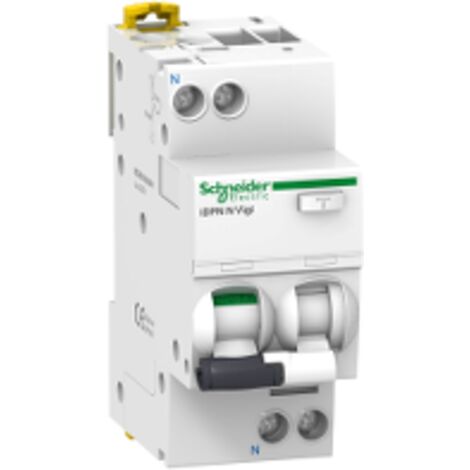

Ce disjoncteur différentiel 30mA de calibre 10A, modèle A9D31610 de Schneider Electric, est conçu pour assurer une protection efficace contre les défauts d'isolement. Il est réputé pour sa fiabilité et sa sécurité, faisant partie de la gamme Acti 9 Vigi. Ce modèle est équipé de bornes de connexion à vis, garantissant un raccordement solide et conforme aux normes de sécurité en vigueur.Spécifications techniques
- Tension assignée d'emploi : 220...240 V CA 50 Hz
- Pouvoir de coupure : 6 kA
- Fréquence : 50 Hz
- Nombre de pôles : 2
- Courant nominal : 10 A
- Courant différentiel nominal : 0,0300 A
- Indice de protection (IP) : IP20
- Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 73 mm
- Poids : 125 g
- Endurance mécanique : 20 000 cycles
- Endurance électrique : 20 000 cycles
- Classe de limitation d'énergie : 3
- Catégorie de surtension : 3
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Terminal simple haut ou bas (1...16 mm² rigide, 1...10 mm² souple, 1...10 mm² flexible avec embout)
- Longueur de dénudage des fils : 15 mm
Installation
Le disjoncteur se fixe à l'aide de clips biestables, permettant une installation facile sur un rail DIN. Il occupe 2 modules de 18 mm dans le coffret électrique.
Utilisation
Ce disjoncteur est conçu pour protéger les installations électriques domestiques et commerciales contre les défauts d'isolement, garantissant ainsi la sécurité des utilisateurs.
Autres informations
Ce modèle est fabriqué en Espagne et bénéficie d'une certification CE.
