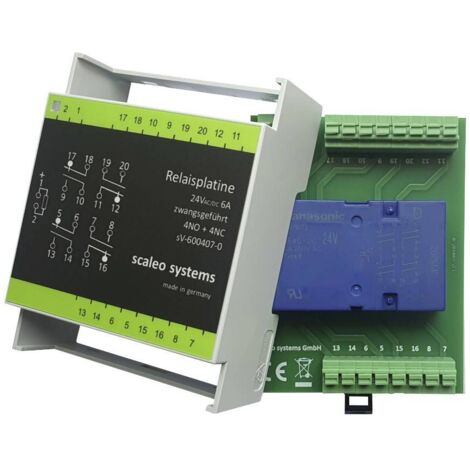

scaleo systems Relais de sécurité avec diode de protection contre les polarités, avec LED, avec boîtier 1 pc(s) Typ 24V

Bobine de relais
Type de tension : tension continue et alternative
Tension de bobine : 18 - 28 VAC/DC, 24 V nun
Puissance absorbée : 0.5 W
Protection contre l'inversion de polarité : redresseur
LED d'état : verte, lors de la mise à jour
Contacts de commutation
Max. Tension de commutation : 250 VAC
Max. Puissance de commutation (ohmsch) : 150 W, 1500 va
Courant continu max. : 6 A
Max. Courant d'appel : 20 A.
Max. Courant d'arrêt : 6 A
Charge minimale recommandée : 10 V, 10 ma
Temps de rebond typique : 4 ms.
Résistance à la tension : contact/bobine (AC) 2kVrms
Durée de vie : 100 cycles de commutation, mécanique à max. Charge (résistive)
Matériau des contacts : AgSn02
Bornier
Section la plus petite : 28 AWG, 0.09 mm²
Section maximale : 16 AWG, 1,5 mm²
Longueur de section dénudée : 6 mm
Boîtier
Degré de pollution : 2
Indice de protection IP : 20
Type de montage : rail DIN 35
Environnement
Température de stockage : -40 °C à +80 °C
Température de fonctionnement : 0 °C à +50 °C.
Normes en vigueur
Méc. Électr. Relais élémentaire en 61810-1
Coordonnées d'isolation : en 60664-1
CEM : en 61000, + inférieur Valeurs limites
Directive basse tension : en 60335-1

Informations techniques

Connexion (composants) : borne à ressort PE 6.3 x 0.8
Courant de commutation (max.) : 6 A
Dimensions produit, hauteur : 32 mm
Dimensions produit, largeur : 90 mm
Données techniques complémentaires : Bobine de relais Type de tension : tension continue et alternative Tension de bobine : 18 - 28 VAC/DC, 24 V nun Puissance absorbée : 0.5 W Protection contre l'inversion de polarité : redresseur LED d'état : verte, lors de la mise à jour Contacts de commutation Max. Tension de commutation : 250 VAC Max. Puissance de commutation (ohmsch) : 150 W, 1500 va Courant continu max. : 6 A Max. Courant d'appel : 20 A. Max. Courant d'arrêt : 6 A Charge minimale recommandée : 10 V, 10 ma Temps de rebond typique : 4 ms. Résistance à la tension : contact/bobine (AC) 2kVrms Durée de vie : 100 cycles de commutation, mécanique à max. Charge (résistive) Matériau des contacts : AgSn02 Bornier Section la plus petite : 28 AWG, 0.09 mm² Section maximale : 16 AWG, 1,5 mm² Longueur de section dénudée : 6 mm Boîtier Degré de pollution : 2 Indice de protection IP : 20 Type de montage : rail DIN 35 Environnement Température de stockage : -40 °C à +80 °C Température de fonctionnement : 0 °C à +50 °C. Normes en vigueur Méc. Électr. Relais élémentaire en 61810-1 Coordonnées d'isolation : en 60664-1 CEM : en 61000, + inférieur Valeurs limites Directive basse tension : en 60335-1
Longueur : 70 mm
Poids : 130 g
Puissance de coupure (max.) : 150 W
Spécificités du relais : avec diode de protection contre les polarités, avec LED, avec boîtier
Température (max.) : 50 °C
Température (min.) : 0 °C
Tension de contact (max.) : 250 V/AC
Tension de fonctionnement max. : 24 V/DC
Tension de fonctionnement min. : 18 V/DC
Type de contact (LOV) : 4 inverseurs (RT)

4 contacts inverseurs sans potentiel commutés de manière synchrone Ce texte a été traduit par une machine.

Points forts

• Affichage LED d'état, protection contre l'inversion de polarité, relais de sécurité

  Fonctionnalités

  • Platine de relais dans le boîtier de rail DIN avec bornes à ressort

    • Configuration requise

      • 24 V ac/dc (-15% … + 10%)

        Informations supplémentaires

        Plage de température : de 0 à 50°C (température de stockage : -40 à + 70°C) Illustration similar.
