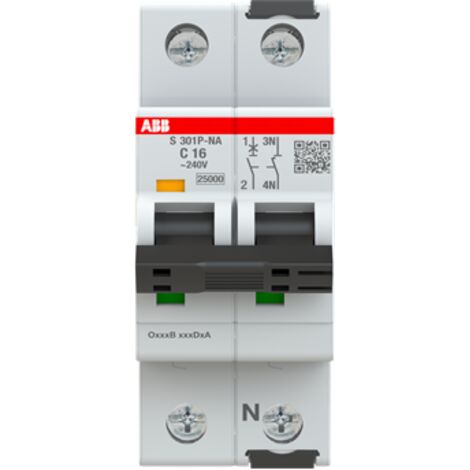

Disjoncteur S301P 25kA 1P+N C 16A - ABB2CDS381103R0164
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Vendu par By Elec et 1 autre marchand
Souvent achetés ensemble
Informations produit
Description
Normes techniquesNormes : Norme EN45555 - 63.8 %Caractéristique de déclenchement : CTension de fonctionnement nominale : acc. to IEC 60898-1 240 V AC / acc. to IEC 60898-1 240 V / acc. to IEC 60947-2 240 V ACTension de fonctionnement : Maximum (Tolérance incluse) 254 V AC / Maximum 254 V AC / Minimum 12 V AC / Minimum 12 V DCTension d'isolation nominale (Ui) : selon IEC/EN 60664-1 500 VTension nominale de tenue aux chocs (Uimp) : 6 kVTension d'essai diélectrique : 50/60 Hz-1 min : 2 kVType de tension d'entrée : AC/DCCourant nominal (In) : 16 ACapacité nominale de court-circuit : (AC) 25 kA / (400 V) 25Ka / (230 V) 25 kAPouvoir de coupure ultime assigné en cas de court-circuit (Icu) : (415 V AC) 25 kA / (440 V AC) 15 kA / (400 V) 25 kAFréquence nominale (f) : 50/60 HzPerte de puissance : 3.4 W aux conditions nominales de fonctionnement par pôle 1.7 WConnexion de l'alimentation électrique : ArbitraireIndication de la position du contact : Rouge ON / Vert OFFEndurance électrique : 20000 cycles ACEndurance mécanique : 20000 cyclesNombre de pôles protégés : 3Nombre de pôles : 3P+NCatégorie de surtension : IVPosition des bornes neutres : droiteCouple de serrage : 2,8 N-mType de borne à vis : : Borne de levage de vérin bidirectionnelle à sécurité intégréeMarquage de l'actionneur : : I / OMatériau de l'actionneur : Groupe d'isolation II, noir, scellableMatériau du boîtier : Groupe d'isolation II, RAL 7035Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 / TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715Position de montage : touteTournevis recommandé : Pozidriv 2Accessoires disponibles : OuiCapacité de connexion : Barre collectrice 10 / 10 mm² / Flexible avec embout 0,75 ... 25 mm² / Flexible 0,75 ... 25 mm² / Flexible 0,75 ... 25 mm² / Rigide 0,75 ... 35 mm² / Toronné 0,75 ... 35 mm².Taille d'installation : selon DIN 43880 1Longueur de dénudage : 14 mm
Caractéristiques
- MarqueABB
- Intensité courant16 A
- Courbe de déclenchementC
- Fonction du disjoncteurBipolaire
- MatièresPlastique
- Nombre de module(s)1
- Nombre de pôle(s)3
- Poids248 g
- Pouvoir de coupure25 kA
- Tension électrique240 V
- Type de connecteurBipolaire
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME67812350
- MMID599365363316
- Réf. fabricant4016779079655
- EAN4016779079655
Questions fréquentes
La capacité de coupure maximale de cet équipement est de 25 kA pour des tensions de 230 V et 400 V.
Cet appareil est compatible avec des rails de montage DIN de dimensions 35 x 15 mm ou 35 x 7,5 mm.
La tension d'isolation nominale de cet équipement est de 500 V.
Réponses générées par IA à partir des informations vendeur
