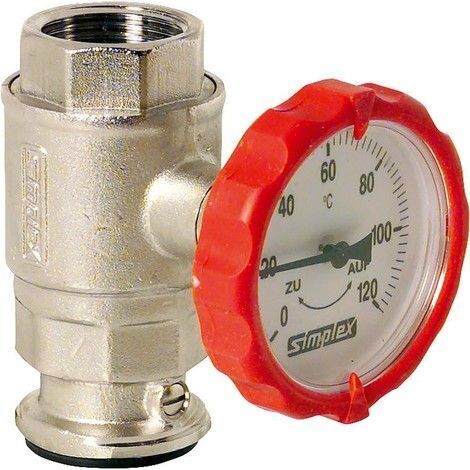

Flamco Robinet à sphère de pompe avec thermomètre rouge, SKB DN25 G1i PN16 MS vern., F10135

Flamco Robinet à sphère de pompe avec thermomètre rouge, SKB DN25 G1i PN16 MS vern., F10135

• Groupe Etim: Robinets d',arrêt/Vannes/Régulateurs
• Classe Etim: Robinet à boisseau sphérique
• Marque: FLAMCO
• Type de produit: Pump&,amp,Socket.Ball valves
• Matériau du boîtier: Laiton
• Qualité du matériau: CuZn40Pb2 (CW617N)
• Protection de surface du boîtier: nickelé
• Matériau du joint à bille: Polytétrafluoroéthylène (PTFE)
• Matériau bille: Laiton
• Protection de surface Bille: Chromé
• Matériau Tige: Laiton
• Matériau de la garniture primaire de la broche: Copolymère d',éthylène-propylène-diène (EPDM)
• Matériau du joint secondaire de broche: Copolymère d',éthylène-propylène-diène (EPDM)
• Diamètre nominal raccordement 1: DN 25
• Raccordement 1: Bride
• Avec raccord d',accouplement 1: Non
• Diamètre nominal raccordement 2: 1 pouce (25)
• Raccordement 2: Filetage intérieur cylindrique (BSPP)
• Avec raccord d',accouplement 2: Non
• Joint: Copolymère d',éthylène-propylène-diène (EPDM)
• Niveau de pression article: PN 16
• Avec robinet de vidange: Non
• Avec possibilité de vidange (raccordement): Non
• Avec clapet anti-retour: Non

• Avec filtre: Non
• Avec thermomètre: Ja
• Modèle: droit
• Avec coquille d',isolation: Non
• Homologation FM: Non
• Homologation UL: Non
• Label de qualité ULC: Non
• Test LPCB: Non
• Ignifuge: Non
• Température du fluide (service continu): 0 - 110 °C
• Médicalement propre: Non
• Sans graisse: Non
• Fonctionnement: Volant
• Construction du boîtier: En 2 parties
• Passage intégral: Non
• Valeur Kvs: 11.3
• Longueur Raccordement 1: 59.2 millimètres
• Longueur de travail Raccordement 1: 59.2 millimètres
• Longueur raccordement 2: 36.1 millimètres
• Longueur de travail Raccordement 2: 36.1 millimètres
• Hauteur de la poignée: 75.5 Millimètres
• Longueur de la poignée: 72 millimètres
• Angle de robinet: 180 degrés
• Largeur de clé: 39 millimètres

• Modèle: Robinet à boisseau sphérique de pompe avec clapet anti-retour et poignée de thermomètre rouge
• Diamètre nominal: DN 25
• Raccordement (D): G 1", F

• Température de service max. : 110 °C température continue, 130 °C brièvement
• Pression de service max. : 10 bar
• Fluide de fonctionnement : eau de chauffage selon VDI 2035
• Plage de pression nominale : PN 16
• Matériaux
• Boîtier : Laiton matricé, nickelé
• Bille : laiton, chromé
• Étanchéité à bille : PTFE
• Broches : Laiton
• Joint : EPDM
• Remarque importante

Description

Robinet d'arrêt à boisseau sphérique pour utilisation dans les installations de chauffage à eau chaude, pour montage côté refoulement sur circulateur, avec clapet antithermosiphon intégré avec dispositif d'ouverture manuelle (ne fonctionne pas comme clapet anti-retour), raccordement de circulateur avec bride pour raccord à visser et joint plat intégré (écrou-raccord non inclus), raccordement de tube taraudé, plein passage. Avec poignée thermomètre ronde rouge, thermomètre intégré Ø 63 mm.

• Tous les robinets à tournant sphérique DN 20 à DN 50 (sauf F10121) avec axe creux spécial pour le montage au choix d'une poignée à ailettes ou d'une poignée de thermomètre, les poignées peuvent être retirées et posées sur l'armature sans outil auxiliaire
• Écrous-raccords et coquilles isolantes assortis disponibles !

Type	Diamètre nominal	Raccordement (D)	Numéro de commande
PKH SKB TG-R - DN 25	DN 25	G 1", F	F10135
PKH SKB TG-R - DN 32	DN 32	G 1 1⁄4", F	F10136
