Description générale

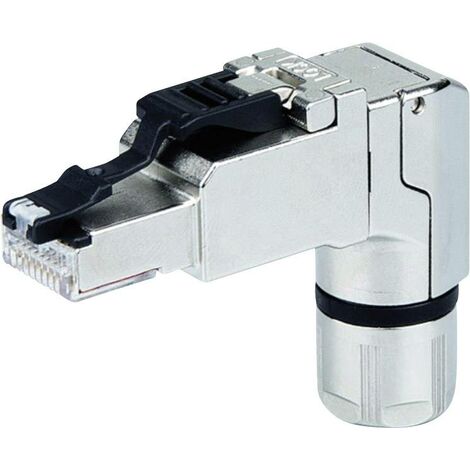

Le connecteur Ethernet Lapp ED-IE-90-6A-PN-20-FC est un connecteur industriel RJ45 mâle, coudé, conçu pour des applications PROFINET. Il est confectionnable sur place et convient pour des vitesses allant jusqu'à 10 Gbit/s. Ce connecteur est fabriqué en zinc moulé sous pression et est idéal pour une utilisation en environnement industriel.Spécifications techniques
- Nombre de pôles : 8
- Type de connecteur : RJ45 Cat6
- Dimensions : Hauteur 5.5 mm, Largeur 10 mm
- AWG solide : 24 - 22 AWG
- AWG pour 7 brins : 27 - 22 AWG
- AWG pour 19 brins : 22
- Diamètre extérieur min. : 5.5 mm
- Diamètre extérieur max. : 10 mm
- Section max. de câble flexible : 1.6 mm²
- Section min. de câble flexible : 1 mm²
- Section max. de câble rigide : 1.6 mm²
- Section min. de câble rigide : 1 mm²
Compatibilité et accessoires
- Compatible avec les câbles ronds
- Ne convient pas pour les câbles plats
- Convient pour conducteurs AWG 27/7 à 22/7 et conducteurs massifs avec AWG 24/1 à 22/1
Installation
- Montage sans outils
- Aide de montage codée par couleurs
- Sortie de câble possible en 4 angles différents à 90°
Utilisation
- Idéal pour des applications industrielles et PROFINET
- Convient pour des réseaux CAT 6a
Autres informations
- Label UL (E-File E353543)
- Norme de connecteur : RJ45 selon IEC 60603-7-51
- Couleur : argenté
- Type (type fabricant) : ED-IE-90-6A-PN-20-FC
