Description générale

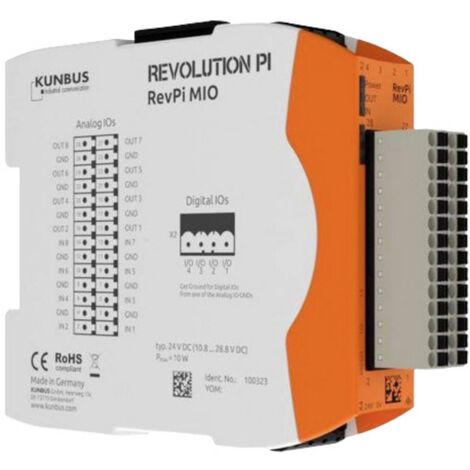

Le module d'extension Revolution Pi by Kunbus RevPi MIO PR100323 est conçu pour offrir une connectivité avancée avec 8 entrées analogiques et 8 sorties analogiques, toutes connectables via un connecteur à 28 broches. Les entrées et sorties fonctionnent dans une plage de 0 à 10 V, avec des seuils de commutation réglables pour chaque canal, permettant aux entrées analogiques de fonctionner également comme des entrées numériques. Chaque entrée est à haute impédance avec une résistance d'entrée de 100 kΩ et est protégée contre les impulsions ESD par une diode de protection. En plus des entrées et sorties analogiques, le module comprend 4 canaux numériques configurables, offrant une flexibilité d'utilisation optimale.Spécifications techniques
- Température ambiante max.: +55 °C
- Température ambiante min.: -20 °C
- Tension de fonctionnement: 24 V/DC
- Indice de protection: IP20
- Nombre d'entrées analogiques max.: 8
- Nombre de sorties analogiques max.: 8
- Nombre d'entrées numériques max.: 4
Compatibilité et accessoires
- Connecteur à 28 broches pour entrées/sorties analogiques
- Connecteur 4 pôles pour entrées/sorties numériques
Installation
Le module s'installe facilement grâce à ses connecteurs dédiés, permettant une intégration rapide dans des systèmes existants.Utilisation
Le RevPi MIO peut être utilisé dans divers scénarios d'automatisation, avec des modes de fonctionnement configurables tels que :- Entrée PWM
- Mesures d'impulsions
- GPI 24 V
- Sortie PWM
- Sortie d'impulsions
- Sortie de niveau GPO 24 V
