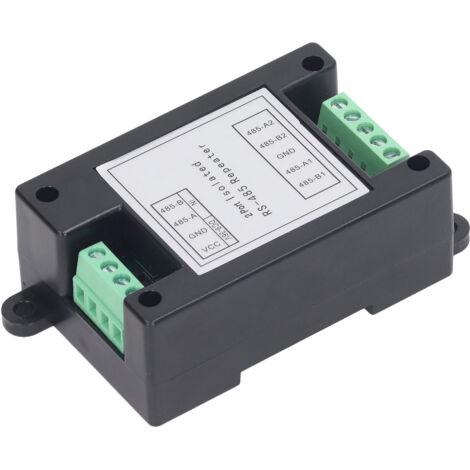

GARRYFIZH Répéteur RS485 isolé à 2 canaux, Module de répéteur de Type isolation photoélectrique de qualité industrielle 9-36VDC

36,05€
Dont éco-participation : 0,01 € TTC
Produit similaire livré par
IDE – Coffret électrique étanche IP65 1 rangée 4 modules – Installation extérieure – Plastique ABS sans halogène – Résistance IK08 et 650°C
IDE – Coffret électrique étanche IP65 1 rangée 4 modules – Installation extérieure – Plastique ABS sans halogène – Résistance IK08 et 650°C
26,90 €
32
Vendu par buchholz et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le répéteur RS485 isolé à 2 canaux de Jeffergarden est un module de qualité industrielle conçu pour assurer une communication stable et fiable. Il offre une isolation complète de la communication, permettant un taux de transmission allant jusqu'à 300 Kbps. Ce module est équipé d'un excellent module d'alimentation isolé, garantissant une isolation électrique entre les ports. Il prend en charge la communication multi-machines avec une capacité de connexion allant jusqu'à 256 nœuds sur un seul canal.

Spécifications techniques

  • Type d'article : Module répéteur
  • Matériau : PP
  • Tension de fonctionnement : DC 9-36V
  • Tension limite : DC 40V
  • Puissance nominale typique : 0,36 W (9V/35mA ; 12V/27mA ; 24V/15mA)
  • Puissance limite : 0,5 W
  • Environnement de fonctionnement : Température : -30 ℃ à 80 ℃, Humidité : > 95 % HR
  • Température limite : -40 ℃ à 85 ℃
  • Tension d'isolation : 2000V (limite : 2500V)
  • Protection d'interface : 600W Thunder Surge
  • Capacité de charge : 1-128 nœuds (limite : 256 nœuds)
  • Distance de communication : 0-1500 m (limite : 2000 m)
  • Vitesse de communication : 300 bps - 115,2 Kbps (valeur limite : 300 Kbps)
  • Taille : environ 100 x 54 x 32 mm / 3,9 x 2,1 x 1,3 pouces
  • Installation

  • Utilisez une paire torsadée blindée pour la ligne de communication 485, de préférence avec plusieurs brins de rechange.
  • La longueur totale recommandée ne doit pas dépasser 1500 mètres.
  • Évitez de câbler près des lignes électriques à haute tension.
  • Utilisez une structure de bus main dans la main, évitez les connexions en étoile et de bifurcation.
  • Pour plus de 30 contrôleurs ou une ligne de plus de 500 mètres, il est recommandé d'utiliser le répéteur 485.
  • Utilisation

  • Connectez la terre GND de tous les appareils 485 avec un fil blindé.
  • Utilisez un fil à paire torsadée blindée à 2 conducteurs en cuivre, avec un diamètre de 0,5 - 0,75 mm².
  • Assurez-vous que tous les joints de ligne sont soudés ou chevillés avec un traitement étanche.
  • Maintenez une masse de signal unifiée pour éviter les interférences de mode commun.
  • Autres informations

  • Liste de colis : 1 répéteur
  • Caractéristiques

    • Marque
      GARRYFIZH
    • Hauteur
      3.2 cm
    • Largeur
      10 cm
    • Matières
      Polypropylène
    • Poids
      100 g
    • Tension électrique
      36 V
    • Réf. ManoMano
      ME81151505
    • MMID
      274924962262
    • Réf. fabricant
      1013230142611
    • EAN
      7034362306411

    Questions fréquentes

    La distance maximale de communication supportée par ce dispositif est de 2000 mètres, bien que la longueur totale recommandée ne doit pas dépasser 1500 mètres.

    Ce module fonctionne avec une tension de 9 à 36 VDC, avec une tension limite de 40 VDC.

    Pour éviter les interférences, il est recommandé d'utiliser une paire torsadée blindée pour la ligne de communication et de maintenir une masse de signal unifiée. De plus, il est conseillé d'éviter de câbler près des lignes électriques à haute tension.
