Description générale
Le relais temporisé multifonction Finder 85.04.0.024.0000 est conçu pour fonctionner avec des tensions de 24 V/DC et 24 V/AC. Ce module combine les fonctionnalités d'un relais traditionnel à 4 inverseurs (RT) et d'un relais temporisé, offrant ainsi une grande flexibilité d'utilisation. Il permet de régler des plages de temporisation allant de 0,05 seconde à 100 heures, avec 4 fonctions de temporisation différentes, y compris la temporisation à l'enclenchement et le clignotement symétrique.Spécifications techniques
- Dimensions : Hauteur 27.7 mm, Largeur 20.6 mm, Longueur 59.5 mm
- Puissance de la bobine : ≤ 2 VA (AC), ≤ 2 W (DC)
- Courant de commutation (max.) : 10 A
- Tension de contact (max.) : 400 V/AC
- Puissance de coupure (max.) : 1750 VA
- Température de fonctionnement : -20 °C à +60 °C
- Indice de protection : IP40
- Matériau du contact : AgNi
- Fonctions de temporisation : 4 fonctions
- Plage temporelle : 0.05 s à 100 h
- Connexion : borne à vis
- Tension d'essai : bobine/contacts entre contacts ouverts 2000 V, 1000 V, 1000 V, entre les contacts et la masse 1500 V
Compatibilité et accessoires
- Socle à vis pour rails DIN, code article 50 30 28/type 94.04
- Socle à vis pour rails DIN, code article 50 34 00/type 94.84.3
Installation
Le relais doit être monté sur un rail DIN et connecté via des bornes à vis. Assurez-vous que les connexions sont sécurisées pour un fonctionnement optimal.Utilisation
Ce relais est idéal pour des applications nécessitant un contrôle de temporisation, comme l'éclairage automatique, les systèmes de sécurité, ou d'autres dispositifs nécessitant un délai d'activation ou de désactivation.Autres informations
- Homologations : cULus, EAC, CSA
- Contenu de la livraison : Fiche technique, Étrier de retenue 094.81, sans socle

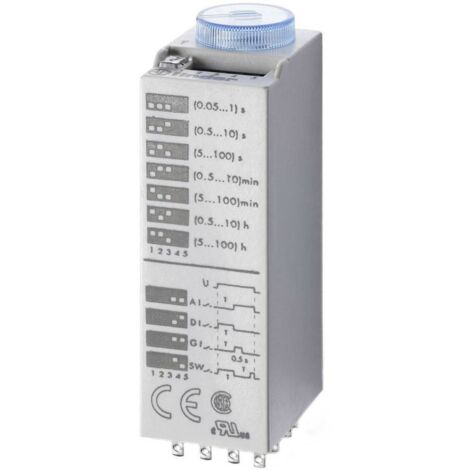

- Illustration similaire
