Re22r2amr Schneider - Relais Temporisé - 2of (inverseur) - A Aw - 1s à 300h - 24v à 240vacdc - Zelio Time

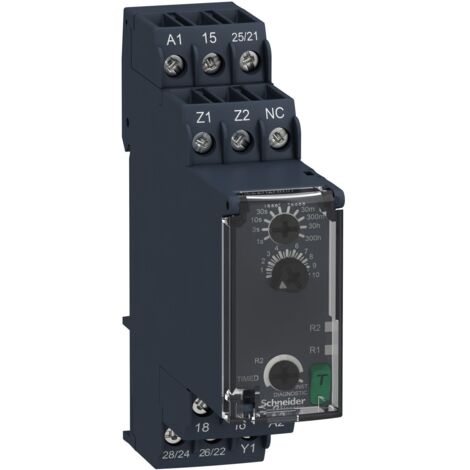

Relais temporisé 2OF - Zelio Time - Schneider Electric RE22R2AMR

Ce relais de puissance fait partie de la gamme Zelio Time de chez Schneider Electric.

Les Contacts 2OF (inverseur) du relais sont actionnés par une bobine de tension 24V à 240V ca-cc.

De format modulaire le relais RE22R2AMR se monte sur rail DIN.

Les fonctions du relais temporisé RE22R2AMR de chez Schneider Electric

• 65V à 260V ca-cc
• Gamme de temps : 1s-300h

Caractéristiques principales du Relais temporisé Schneider de référence RE22R2AMR :

• Gamme de produit : Harmony Timer Relays

• Type de produit ou équipement: Dual function relay

• Type de sortie numérique: Relais

• Nom de l'appareil: RE22

• courant de sortie nominal: 8 A

• Complémentaires Description des contacts: 1 F/O contact temporisé, sans cadmium1 F/O contact temporisé ou instantané, sans cadmium

• Type de temporisation: Power on-delay

• Plage de temporisation: 0,05...1 s0,3?3 s3...30 H30...300 min10...100 s30...300 s3...30 s30...300 H1?10 s3...30 min

• Type de commande: Bouton rotatifBouton de diagnosticPotentiomètre externe

• [Us] tension d'alimentation: 24?240 V CA/CC 50/60 Hz

• Libération de la tension d'entrée: <= 2,4 V

• Plage d'utilisation en tension: 0,85 à 1,1 Us

• Fréquence d'alimentation: 50...60 Hz +/- 5 %

• Mode de raccordement: Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutScrew terminals, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) flexible with cable end

• couple de serrage: 0,6?1 N.m se conformer à CEI 60947-1

• Matière du boîtier: Auto-extinguible

• Précision de répétition: +/- 0,5% se conformer à CEI 61812-1

• Dérive en température: +/- 0,05 %/°C

• Dérive en tension: +/- 0,2 %/V

• Réglage exact du temps de retard: +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

• Largeur d'impulsion du signal de commande: 100 ms avec charge en parallèle30 ms

• Résistance d'isolement: 100 M? à 500 V CC se conformer à CEI 60664-1

• Temps de récupération: 120 ms sur désexcitation

• Immunité aux micro-coupures: 10 ms

• Puissance consommée en VA: 3 VA à 240 V CA

• Puissance consommée en W: 1,5 W à 240 V CC

• Capacité de commutation en VA: 2000 VA

• Courant commuté minimum: 10 mA à 5 V CC

• Courant commuté maximum: 8 A

• Tension de coupure maximale: 250 V CA

• Durée de vie électrique: 100000 cycle, 8 A à 250 V, AC-1100000 cycle, 2 A à 24 V, DC-1

• Endurance mécanique: 10000000 cycle

• Tension assignée de tenue aux chocs: 5 kV for 1.2?50 µs conforming to IEC 60664-1

• Délai de mise sous tension: 100 ms

• Distance de fuite: 4 kV/3 se conformer à CEI 60664-1

• Catégorie de surtension: III se conformer à CEI 60664-1

• Données de fiabilité de la sécurité: B10d = 200000MTTFd = 216,8 années

• Position de montage: Toutes positions

• Support de montage: Rail DIN 35 mm se conformer à EN/CEI 60715

• Etat LED: Vert rétro-éclairage à DEL (fixe) pour indication de l?aiguille du cadranJaune LED (fixe) pour relais de sortie sous tensionJaune LED (clignotement rapide) pour temporisation en cours et relais de sortie hors tensionJaune LED (clignotement lent) pour temporisation en cours et relais de sortie sous tension

• Largeur: 22,5 mm

• Poids du produit: 0,105 kg
