Description générale

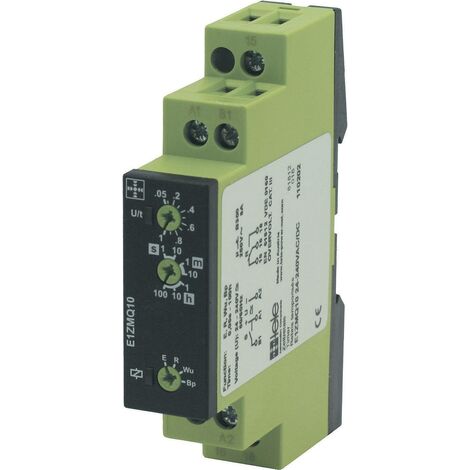

Le relais temporisé multifonction E1ZMQ10 de Tele est conçu pour offrir une grande polyvalence, pouvant être utilisé dans diverses applications grâce à ses multiples fonctions. Il dispose de 4 fonctions et 7 gammes de temporisation, ce qui le rend adapté à de nombreux besoins en automatisation. Sa tension d'alimentation varie de 24 à 240 V AC/DC, et il est équipé d'un contact de commande résistant.Spécifications techniques
- Modèle : E1ZMQ10 24-240VAC/DC
- Type de contact : 1 inverseur (RT)
- Courant de commutation (max.) : 8 A
- Puissance de coupure (max.) : 2000 VA
- Tension de contact (max.) : 250 V/AC
- Tension de fonctionnement (max.) : 240 V/DC, 240 V/AC
- Tension de fonctionnement (min.) : 24 V/DC, 24 V/AC
- Dimensions : Hauteur 87 mm, Largeur 17.5 mm, Profondeur 63 mm
- Température de fonctionnement : min. -25 °C, max. +55 °C
- Indice de protection : IP 40 (boîtier), IP 20 (type de protection)
- Fixation : rail TS 35
- Catégorie de surtension : III
- Tension de 4 kV / 6 kV
Compatibilité et accessoires
- Connexion : bornes à vis
- Connexion serrée : 4 mm²
Installation
Le relais se fixe facilement sur un rail TS 35, ce qui permet une installation rapide et sécurisée dans des environnements variés.
Utilisation
Ce relais est idéal pour des applications nécessitant un contrôle temporel, comme :
- Temporisé à la mise sous tension
- Temporisation à la coupure
- Relais à impulsion d'enclenchement
- Relais à impulsion au déclenchement
- Clignotant départ repos
Autres informations
Affichage de la tension d'alimentation inclus.
