Description générale

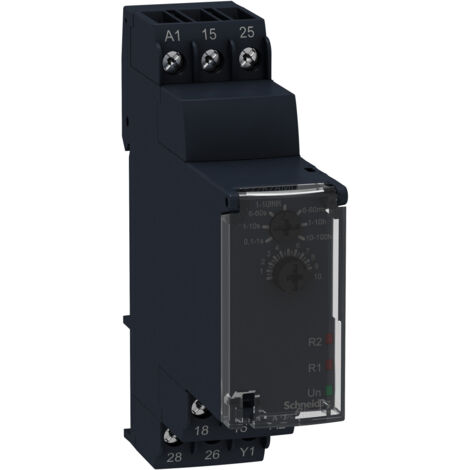

Le relais temporisé RE22R2AMU de Schneider Electric fait partie de la gamme Zelio Time. Ce relais de puissance est conçu pour des applications nécessitant un contrôle précis du temps. Il dispose de contacts 2OF (inverseur) et fonctionne avec une bobine de tension de 24V à 240V AC et 24V DC. Sa conception modulaire permet un montage facile sur rail DIN.Spécifications techniques
- Type de produit : Relais temporisé 2OF
- Gamme de temps : 1 seconde à 100 heures
- Tension d'alimentation : 24 à 240 V CA / 24 V CC
- Courant de sortie nominal : 8 A
- Largeur : 22,5 mm
- Poids : 0,09 kg
- Fréquence d'alimentation : 50...60 Hz +/- 5 %
- Résistance d'isolement : 100 MΩ à 500 V CC
- Pouvoir de coupure : 2000 VA
- Durée de vie électrique : 100000 cycles pour charge résistive, 8 A à 250 V AC
- Endurance mécanique : 10000000 cycles
- État LED : Vert (flash) pour chronométrage en cours, Vert (fixe) pour puissance ON, Jaune pour relais alimenté
Compatibilité et accessoires
- Support de montage : Rail DIN 35 mm
- Mode de raccordement : Bornes à vis, 2 x 1,5 mm² avec embout, Bornes à vis, 2 x 2,5 mm² sans embout
- Couple de serrage : 0,6 à 1 N.m
Installation
Le relais se monte facilement sur un rail DIN standard de 35 mm. Assurez-vous de respecter les spécifications de câblage pour garantir un fonctionnement optimal.Utilisation
Ce relais est idéal pour des applications nécessitant un temporisateur avec retard à l'enclenchement. Il est utilisé dans divers systèmes de contrôle et d'automatisation.Autres informations
- Dérive en température : +/- 0,05 %/°C
- Dérive en tension : +/- 0,2 %/V
- Temps de récupération : 120 ms sur désexcitation
- Immunité aux micro-coupures : 10 ms
- Précision de répétition : +/- 0,5%
- Réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C
- Tension assignée de tenue aux chocs : 5 kV pour 1,2 à 50 µs
- Données de fiabilité de la sécurité : MTTFd = 182,6 années, B10d = 170000
