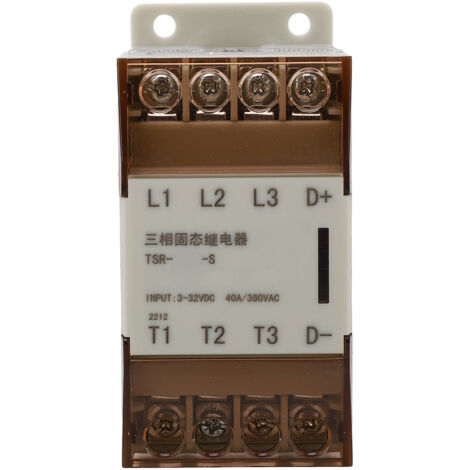

Relais statique triphasé avec radiateur 3-32VDC Tension de commande 24-380VAC Charge Coque blanche 15A TSR 15DA S

Caractéristiques:

1. Structure du relais : le relais triphasé est un meilleur interrupteur sans contact composé d'une coque, d'une carte de circuit électronique, d'une plaque de base de dissipation thermique, d'un thyristor et d'une photoélectricité.
2. GAMME DE TENSION: tension de commande 3-32VDC, tension de charge 24-380VAC, pour éviter d'introduire de grands circuits haute tension dans la console, adaptés à un contrôle accru de l'équipement.
3. COMMUTATION RAPIDE: Le temps d'ouverture est ≤ 10 ms, vitesse de commutation rapide, peut être utilisé dans des applications à haute fréquence, applicable à la plupart des contrôleurs de température et des consoles de commutation.
4. HAUTE PERFORMANCE: Le relais à semi-conducteurs présente les caractéristiques suivantes: anti-étincelles, silencieux, vitesse rapide, résistance à la corrosion, antichoc, haute fiabilité et compatibilité électromagnétique.
5. POUR LE CONTRÔLE AUTOMATIQUE: Le relais à semi-conducteurs convient aux applications de contrôle de processus automatique, l'isolation photoélectrique entre le circuit de commande et le circuit de charge, a une bonne compatibilité.
6. Matériau durable : la coque du relais est fabriquée en plastique technique ignifuge, résistant à la corrosion et à l'usure, la plaque de base en alliage d'aluminium améliore l'efficacité de dissipation de la chaleur.
7. APPLICATION LARGE: Largement utilisé dans les équipements d'interface périphérique d'ordinateur, les machines à commande numérique, les dispositifs d'automatisation industrielle, les lampes de signalisation, les équipements de chauffage, les copieurs, etc.

Spécifications:

Type d'article: Relais à l'état solide
Tension de contrôle: 3-32VDC
Contrôle de contrôle: ≥10mA
Tension de charge: 24-380VAC
Mode de dissipation de chaleur: Radiateur intégré
Mode d'installation: Drop voltal

Comment utiliser:

Sortez le produit et utilisez-le après l'installation.

Liste de colis:

1 x relais à semi-conducteurs

Remarque:

1. Lors de la sélection des produits, différentes marges doivent être réservées aux notes actuelles en fonction de la nature de la charge. (Pour une charge résistive, il peut être sélectionné en fonction de 2 à 3 fois de courant de charge. Pour une charge inductive ou capacitive, il peut être sélectionné en fonction de 3 à 5 fois de courant de charge, et pour le moteur plus de 5 fois.) 2. Selon la relation entre le courant de charge et la température ambiante, lorsque la température ambiante est élevée ou que la condition de dissipation thermique est mauvaise. La capacité actuelle doit être augmentée. Afin d'éviter la charge de court-circuit lors de l'utilisation, il est nécessaire de connecter le commutateur de déconnexion rapide ou le fusible rapide en série dans le circuit de charge. 3. En cas de charge inductive, la résistance sensible à la tension doit être connectée à l'extrémité de sortie en parallèle pour empêcher le thyristor d'être endommagé en cas de surtension. Sélection de Varistor (MOV): 430‑470V à 240V, 680‑750V à 440v. 4. Pendant l'installation, il est nécessaire que la surface de contact entre le radiateur et le produit soit plate et lisse, et que la surface soit uniformément recouverte d'une couche de graisse de silicone conductrice thermique. Enfin, les vis avec rondelles plates et rondelles à ressort doivent être serrées symétriquement et fixes. 5. Lorsque le relais à l'état solide fonctionne et s'arrête pour la première fois, il doit profiter de sa température restante pour resserrer les vis de fixation, de sorte que la plaque de base de relais à état solide et la surface du radiateur peuvent être en contact étroit et réaliser l'effet de dissipation de chaleur idéale. 6. Le courant nominal de différents modèles de relais à l'état solide est le courant nominal lorsque la température ambiante est de 40 ℃, de sorte que la dissipation de chaleur doit être suffisante!
