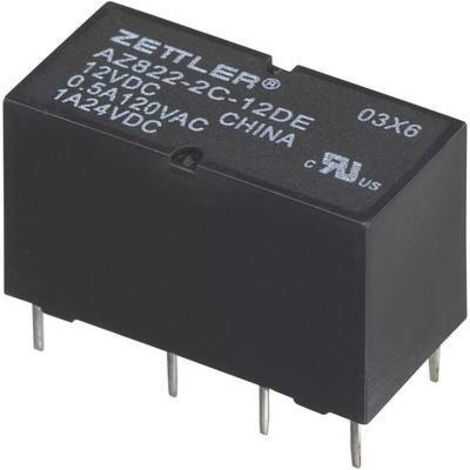

Zettler Electronics AZ822-2C-24DSE Relais pour circuits imprimés 24 V/DC 2 A 2 inverseurs (RT) 1 pc(s) S74125

Produit similaire livré par
Contacteur Jour /Nuit - 20A - 265574 - Eaton
Contacteur Jour /Nuit - 20A - 265574 - Eaton
24,90 €124
Vendu par GetGoods et 1 autre marchand

Ces articles peuvent vous intéresser !

Contacteur Jour /Nuit - 20A - 265574 - EatonEATON

Contacteur Jour /Nuit - 20A - 265574 - Eaton

124
Contacteur domestique LEGRAND CX³ - Silencieux - Bobine 230V - 2P 250V - 25A - Contact 2F - 1 module - GrisLEGRAND

Contacteur domestique LEGRAND CX³ - Silencieux - Bobine 230V - 2P 250V - 25A - Contact 2F - 1 module - Gris

741
79,95€
Hager – Contacteur silencieux Jour-Nuit 25A – 2F – 230V – Pour espaces confinés – Connexion par vis – Usage professionnelHAGER

Hager – Contacteur silencieux Jour-Nuit 25A – 2F – 230V – Pour espaces confinés – Connexion par vis – Usage professionnel

77
Schneider Electric – LC1D09P7 – Contacteur moteur triphasé 9A – 3NO – Bobine 230VCA – Vis étrier – TeSys pour commande moteur AC-3SCHNEIDER ELECTRIC
24 options

Schneider Electric – LC1D09P7 – Contacteur moteur triphasé 9A – 3NO – Bobine 230VCA – Vis étrier – TeSys pour commande moteur AC-3

79
19,70€
Hager – Contacteur pour tableau électrique 25A – ERC225 – 2 contacts – Tension 230V AC – Endurance 30,000 cycles – Installation facileHAGER

Hager – Contacteur pour tableau électrique 25A – ERC225 – 2 contacts – Tension 230V AC – Endurance 30,000 cycles – Installation facile

88
Hager – Contacteur pour tableau électrique 25A – Tension AC 230V – 4F 4 contacts – Montage sur rail DIN – ERC425HAGER

Hager – Contacteur pour tableau électrique 25A – Tension AC 230V – 4F 4 contacts – Montage sur rail DIN – ERC425

90
Geba – Accessoire pour motorisation de volet – Contacteur à clé en applique 2 sens à impulsion – Boîtier aluminium résistant – Classe de protection IP54GEBA

Geba – Accessoire pour motorisation de volet – Contacteur à clé en applique 2 sens à impulsion – Boîtier aluminium résistant – Classe de protection IP54

99
Livraison gratuite
ABB – Contacteur industriel 4P 230V/50Hz 4kW – Tétrapolaire pour circuits triphasés – Montage sur rail DIN – Automatisation équipements électriquesABB

ABB – Contacteur industriel 4P 230V/50Hz 4kW – Tétrapolaire pour circuits triphasés – Montage sur rail DIN – Automatisation équipements électriques

87
Legrand – Contacteur à clé bipolaire 25A – Tension 250V – Mode de pose rail DIN – Température d'utilisation -25 à 60 °CLEGRAND
4 options

Legrand – Contacteur à clé bipolaire 25A – Tension 250V – Mode de pose rail DIN – Température d'utilisation -25 à 60 °C

86
Livraison gratuite
Acti9, iCT contacteur à commande manuelle 16A 2NO 230-240VCA 50Hz - A9C23712SCHNEIDER ELECTRIC

Acti9, iCT contacteur à commande manuelle 16A 2NO 230-240VCA 50Hz - A9C23712

11
43,45€
Clé contacteur universelle pour tracteur tondeuse – Adaptable Husqvarna 532140401 – Pour démarrage moteur – Poids léger 0,05kg

Clé contacteur universelle pour tracteur tondeuse – Adaptable Husqvarna 532140401 – Pour démarrage moteur – Poids léger 0,05kg

64
Contacteur à clé 5 bornes pour motorisation de portail – Type magnétique – Diamètre de montage 15,9 mm – Remplace plusieurs références

Contacteur à clé 5 bornes pour motorisation de portail – Type magnétique – Diamètre de montage 15,9 mm – Remplace plusieurs références

61
4M – Boîtier contacteur à clé universel en acier – Antivandalique pour rideaux métalliques – Dimensions 72mm x 72mm x 45mm – Contacteur 2 NO impulsionnel4M

4M – Boîtier contacteur à clé universel en acier – Antivandalique pour rideaux métalliques – Dimensions 72mm x 72mm x 45mm – Contacteur 2 NO impulsionnel

62
Contacteur a Clé Inverseur pour Rideau Roulant KLOSE besser à Encastrer. Avec cylindre (30x10) basic- 3 clésKLOSE BESSER
3 options

Contacteur a Clé Inverseur pour Rideau Roulant KLOSE besser à Encastrer. Avec cylindre (30x10) basic- 3 clés

51
30,50€
Hager Contacteur chauffe-eau jour / nuit - 25A - 2F - 230 V ETC225HAGER

Hager Contacteur chauffe-eau jour / nuit - 25A - 2F - 230 V ETC225

186
Livraison gratuite
Hager – Contacteur bipolaire 2NO 25A – Bobine 230Vca – Indicateur d'état – 1 module 18mm sur rail DINHAGER

Hager – Contacteur bipolaire 2NO 25A – Bobine 230Vca – Indicateur d'état – 1 module 18mm sur rail DIN

32
25,76€
Legrand – Contacteur jour nuit 25A 2NO – Faible encombrement – Marche forcée avec retour automatique – Pour chantiers humidesLEGRAND
N°1 des ventes

Legrand – Contacteur jour nuit 25A 2NO – Faible encombrement – Marche forcée avec retour automatique – Pour chantiers humides

28
18,05€
Eosnow – Contacteur à ressort pour voiture – Remplacement CLIO III 2005-2012, KANGOO II 2008-, MODUS 2004-2012 – Plastique ABS durable - 8201590637EOSNOW

Eosnow – Contacteur à ressort pour voiture – Remplacement CLIO III 2005-2012, KANGOO II 2008-, MODUS 2004-2012 – Plastique ABS durable - 8201590637

56
47,99€
Contacteur à clé pour moteur filaire toute marqueAVOSDIM

Contacteur à clé pour moteur filaire toute marque

20
Zoternen – Contacteur rotatif à ressort pour CLIO III 2005-2012 et KANGOO II 2008- – Matériau ABS résistant à la corrosion – Installation simple - 8201590637ZOTERNEN
N°1 des ventes

Zoternen – Contacteur rotatif à ressort pour CLIO III 2005-2012 et KANGOO II 2008- – Matériau ABS résistant à la corrosion – Installation simple - 8201590637

23
39,59€

Comparer à des articles similaires

Informations produit

Description

Description générale

Relais pour circuits imprimés Zettler Electronics AZ822-2C-24DSE, conçu pour une utilisation à 24 V/DC avec une capacité de commutation de 2 A. Ce relais présente un profil réduit, idéal pour des dimensions compactes en circuit imprimé. Sa conception hermétique et imperméable le rend particulièrement adapté aux automates de soudage. Sa durée de vie est impressionnante, atteignant jusqu'à 10 millions de cycles.

Spécifications techniques

  • Courant de commutation (max.): 2 A
  • Hauteur: 12 mm
  • Largeur: 9.8 mm
  • Longueur: 20 mm
  • Résistance (bobine): 2880 Ω
  • Température max.: +90 °C
  • Température min.: -55 °C
  • Tension d'isolation: 1000 V
  • Tension de contact (max.): 220 V/DC, 250 V/AC
  • Tension de fonctionnement (max.): 52.9 V/DC
  • Tension de fonctionnement (min.): 16.8 V/DC
  • Tension nominale de la bobine: 24 V/DC
  • Type de commande: monostable, 1 bobine
  • Type de contact: 2 inverseurs (RT)
  • Type de relais: Relais pour circuits imprimés

    • Autres informations

  • Conditionnement: 1 pc(s)
  • Connexion: pin à souder
  • Coupure (max.): 60 W, 125 VA
  • Durée de vie (mécanique): 1 x 10^8 cycles de commutation
  • Durée de vie (électrique): 5 x 10^5 cycles de commutation
  • Matériau du contact: alliage AgPd avec dorure

    • Caractéristiques

    • Marque
      ZETTLER ELECTRONICS
    • Longueur
      2 cm
    • Largeur
      9.8 mm
    • Hauteur
      10 mm
    • Puissance
      60 W

    Impact environnemental

    • Origine
      Fabriqué en Chine

    Questions fréquentes

    La durée de vie électrique de ce relais est de 500 000 cycles de commutation. Cette performance est garantie dans des conditions normales d'utilisation, respectant les limites de tension, de courant et de puissance spécifiées.

    Ce relais est conçu pour fonctionner dans des environnements avec une température maximale de +90 °C. Il est également adapté à des températures basses allant jusqu'à -55 °C.

    La bobine de ce relais a une tension nominale de 24 V/DC et une résistance de 2880 Ω. Ces caractéristiques doivent être respectées pour garantir un fonctionnement optimal.
