Relais pour circuits imprimés TE Connectivity RT424F12 5-1393243-4 12 V/DC 8 A 2 inverseurs (RT) 1 pc(s) S71787

Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67
Vendu par Conrad et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le relais pour circuits imprimés TE Connectivity RT424F12 5-1393243-4 est un relais bistable à 2 bobines, conçu pour des applications nécessitant une fonction de mémorisation, comme les appareils à piles ou en cas de panne de courant. Il est capable de commuter un courant maximal de 8 A et est idéal pour des tensions de fonctionnement de 12 V/DC.

Spécifications techniques

  • Courant de commutation (max.) : 8 A
  • Tension nominale de la bobine : 12 V/DC
  • Tension de contact (max.) : 400 V/AC
  • Puissance de coupure (max.) : 2000 VA
  • Résistance (bobine) : 240 Ω
  • Dimensions : 15.7 mm (hauteur) x 12.7 mm (largeur) x 29 mm (longueur)
  • Ligne de fuite et distance dans l'air (bobine/contacts) : 10 mm
  • Température (max.) : +85 °C
  • Température (min.) : -40 °C
  • Matériau du contact : AgNi 90/10
  • Résistance aux courants de fuite : CTI 250

Compatibilité et accessoires

  • Connexion : pin à souder

Installation

Le relais est conçu pour être monté sur un circuit imprimé, facilitant ainsi son intégration dans divers dispositifs électroniques.

Utilisation

Ce relais est particulièrement adapté pour :

  • Appareils à piles
  • Applications avec fonction de mémorisation

Autres informations

  • Homologations : VDE, UL, CSA
  • Contenu : 1 pc(s)
  • Commande des bobines : Commande de 2 bobines +A3/-A2, remise à zéro +A3/-A1

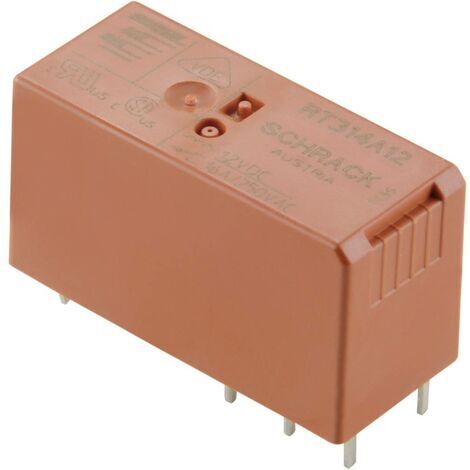

  • Illustration similaire

Caractéristiques

  • Marque
    TE CONNECTIVITY
  • Tension électrique
    12 V
  • Intensité courant
    8 A
  • Matières
    Argent
  • Quantité par pack
    1

Impact environnemental

  • Origine
    Fabriqué en Autriche

Questions fréquentes

Oui, ce relais est conçu pour fonctionner dans une plage de températures allant de -40 °C à +85 °C, ce qui le rend adapté à des environnements avec des variations thermiques importantes.

La commande des bobines s'effectue via +A3/-A2, tandis que la remise à zéro est réalisée via +A3/-A1, permettant un contrôle précis de l'état du relais.

Ce relais est conçu pour être soudé sur un circuit imprimé. Il est important de respecter les dimensions de montage et de garantir une ligne de fuite et une distance dans l'air de 10 mm entre la bobine et les contacts pour éviter les courts-circuits.
