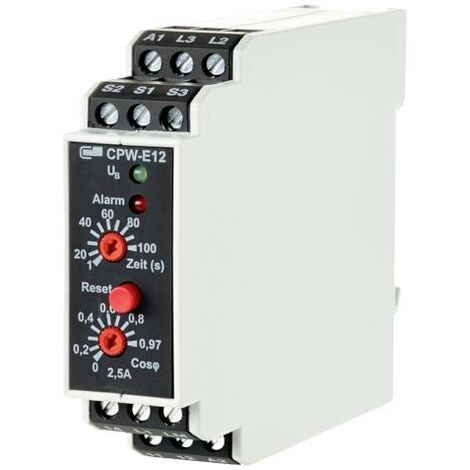

Relais de surveillance 230 V/AC (max) 1 inverseur (RT) Metz Connect 110281052013 1 pc(s) C871482

Informations techniques

Connexion (composants) : borne à vis
Couleur : gris
Dimensions produit, hauteur : 75 mm
Dimensions produit, largeur : 22.50 mm
Dimensions produit, profondeur : 95 mm
Indice de protection : IP40
Poids : 170 g
Température (max.) : +55 °C
Température (min.) : 0 °C
Tension de fonctionnement : 230 V/AC
Tension de fonctionnement max. : 230 V/AC
Type de contact (LOV) : 1 inverseur (RT)

Le contrôleur cosPhi est utilisé pour détecter une sous-charge. La valeur de réponse et le temps de réponse sont réglables. Il peut également être utilisé en association avec un variateur de fréquence (fréquence 2 à 200 Hz). La surveillance s'effectue en détectant le décalage de phase entre le courant et la tension. Cet angle de phase se déplace avec la charge d'un moteur. Réglages des fonctions via les ponts S1 - S2 - S3 : S1 - S2 ouvert = relais retombé en cas de sous-charge, S1 - S2 ponté = relais serré en cas de sous-charge, S1 - S3 ouvert = avec mémoire d'erreurs, S1 - S3 ponté = sans mémoire d'erreurs. Le module peut être déverrouillé à distance via un contact normalement ouvert sur S1 - S3. En cas de mémoire d'erreurs (pas de pont sur S1-S3), le message d'erreur persiste jusqu'à la validation ou jusqu'à l'interruption de la tension d'alimentation. Ce texte a été traduit par une machine.

Points forts

• Relais de mesureRelais de surveillanceSurveillance de la protection du moteurSurveillance de courroie trapézoïdaleGardien cosPhiBTR Netcom
