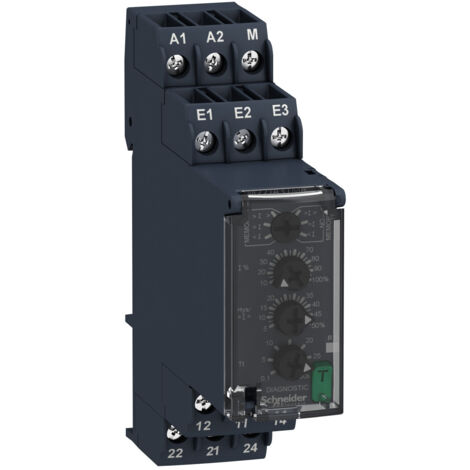

Zelio Control RM22 - relais sur/sous-intensité - 4mA à 1A - 2OF - 24V-240Vca/cc - RM22JA31MR

Complémentairestemps de reset : = 1500 ms à tension maximumtension de coupure maximale : 250 V ACcourant commuté minimum : 10 mA à 5 V CCcourant commuté maximum : 8 A CA[Us] tension d'alimentation : 24...240 V CA/CC, 50/60 Hz (+/- 10 %)limites de la tension d'alimentation : 20,4...264 V CA/CCplage de tension du circuit de commande : - 15 % + 10 % Unpuissance consommée maximale en VA : 3.5 VA CApuissance consommée maximale en W : 1,5 W CCfréquence d'alimentation : 50...60 Hz +/- 10 %résistance maximale entre bornes : 2,5 Ohm à bornes E1-M0,5 Ohm à bornes E2-M0,1 Ohm à bornes E3-Mcontacts de sortie : 2 "OF"courant de sortie nominal : 8 Arésistance interne en entrée : 2,5 Ohm0,5 Ohm0,1 Ohmprécision de réglage du seuil de commutation : +/- 10 + de la valeur pleine échelledérive du seuil de commutation : = 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible = 1 % dans la fourchette de tension d'alimentationréglage exact du temps de retard : 10 Pdérive de la temporisation : = 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible = 1 % dans la fourchette de tension d'alimentationhystérésis : 5...50 % réglable de réglage du seuil pour détection de surintensité ou sous-intensité3 % fixe de pleine échelle pour mode fenêtretemporisation à la mise sous tension : 0,3 scycle de mesure maximal : 100 ms cycle de mesure en tant que valeur eff réelleprécision de répétition : +/-0,5% circuit de mesure et d'entrée+/-0,2 % temporisationerreur de mesure : 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températuretemps de réponse : = 500 msréglage du seuil : 10...100 %catégorie de surtension : III se conformer à UL 508III se conformer à IEC 60664-1résistance d'isolement : > 100 MOhm à 500 V CC se conformer à IEC 60255-27isolement : Entre alimentation et mesureposition de montage : Toutes positionsmode de raccordement : Bornes à vis 2 x 0,5 à 2 x 2,5 mm² - AWG 20 à AWG 14, rigide câble sans emboutBornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24 à AWG 16, souple câble avec emboutBornes à vis 1 x 0,5 à 1 x 3,3 mm² - AWG 20 à AWG 12, rigide câble sans emboutBornes à vis 1 x 0,2 à 1 x 2,5 mm² - AWG 24...AWG 14, souple câble avec emboutcouple de serrage : 0,6...1 N.m se conformer à IEC 60947-1matière du boîtier : Plastique auto-extinguibleétat LED : LED jaune pour relais alluméLED vert pour puissance ONsupport de montage : Rail DIN 35 mm se conformer à EN/IEC 60715durée de vie électrique : 100000 cycledurée de vie mécanique : 10000000 cyclecatégorie d'emploi : AC-1 se conformer à IEC 60947-4-1DC-1 se conformer à IEC 60947-4-1AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1données de fiabilité de la sécurité : MTTFd = 296,8 annéesB10d = 270000matériau des contacts : Sans cadmiumlargeur : 22,5 mmpoids : 0,11 kg
