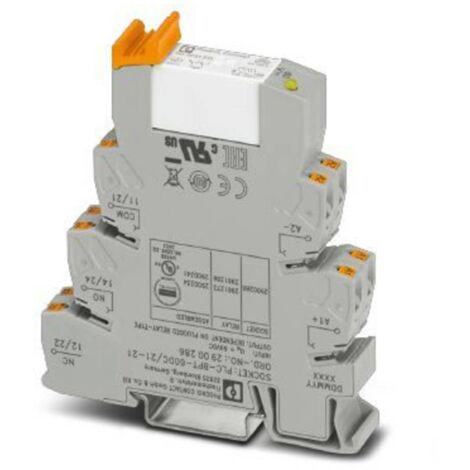

Phoenix Contact PLC-RPT- 60DC/21-21 Module relais Tension nominale: 60 V/DC Courant de commutation (max.): 6 A 2 invers

Puissance dissipée dans une condition nominale de 0,6 W.
Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
Tension de commutation minimale : 5 V AC/DC (à 10 ma)
Courant de commutation minimal : 10 ma (à 5 V)
Courant d'appel maximal : 15 A (300 ms)
Puissance de coupure (charge résistive) maximale :
140 W (À 24 V DC)
85 W (À 48 V DC)
60 W (À 60 V DC)
44 W (À 110 V DC)
60 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
3 A (À 24 V, AC15)
3 A (À 120 V, AC15)
0,2 A (À 250 V, DC13)
3 A (À 250 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Tension nominale : 6 kV
Isolation : entrée/sortie sécurisée
Catégorie de surtension III

Informations techniques

Connexion (composants) : Push-In
Courant de commutation (max.) : 6 A
Dimensions produit, hauteur : 80 mm
Dimensions produit, largeur : 14 mm
Données techniques complémentaires : Puissance dissipée dans une condition nominale de 0,6 W. Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...) Tension de commutation minimale : 5 V AC/DC (à 10 ma) Courant de commutation minimal : 10 ma (à 5 V) Courant d'appel maximal : 15 A (300 ms) Puissance de coupure (charge résistive) maximale : 140 W (À 24 V DC) 85 W (À 48 V DC) 60 W (À 60 V DC) 44 W (À 110 V DC) 60 W (À 220 V DC) 1500 VA (À 250 V AC) Pouvoir de coupure : 2 A (À 24 V, DC13) 3 A (À 24 V, AC15) 3 A (À 120 V, AC15) 0,2 A (À 250 V, DC13) 3 A (À 250 V, AC15) Position de montage: indifférente Référence de montage : peut être rangée sans distance Longueur de dénudage : 8 mm Section de conducteur rigide : 0,14 mm²... 2,5 mm² Section de conducteur flexible : 0,14 mm²... 2,5 mm² Section de conducteur AWG : 26... 14 Tension nominale : 6 kV Isolation : entrée/sortie sécurisée Catégorie de surtension III
Durée de vie (mécanique) : 3x 10 7 cycles de commutation
Indice de protection : RT III
Longueur : 94 mm
Matériau du contact : AgNi
Spécificités du relais : avec LED
Temps de descente : 10 ms
Temps de réponse : 8 ms
Température (max.) : +60 °C
Température (min.) : -40 °C
Tension de contact (max.) : 250 V DC/AC
Tension nominale : 60 V/DC
Type de contact (LOV) : 2 inverseurs (RT)

Séparation sûre selon DIN en 50178 entre la bobine et le contact. Relais étanche RT-III. Ce texte a été traduit par une machine.
