Description générale

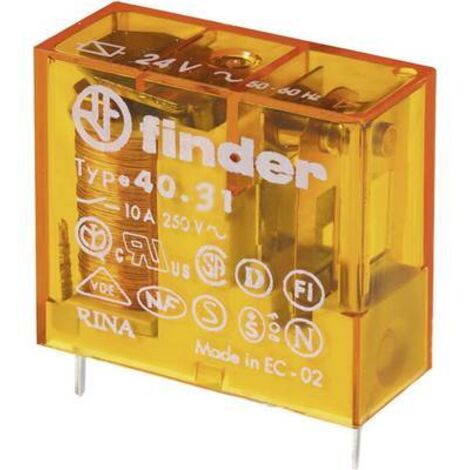

Le relais de puissance Finder 40 Series est un relais électromagnétique miniature conçu pour une utilisation sur circuit imprimé. Il est homologué par plusieurs organismes, ce qui en fait un choix fiable pour les applications électriques. Ce modèle est capable de gérer des charges allant jusqu'à 10 A sous 250 V AC et 10 A sous 30 V DC, avec une tension d'alimentation de 12 V AC.Spécifications techniques
- Fabricant : FINDER
- Type de relais : électromagnétique
- Configuration des contacts : SPDT (1 inverseur)
- Tension nominale de l'inducteur : 12 V AC
- Capacité de charge de contact AC : 10 A / 250 V AC
- Charge nominale de contact DC : 10 A / 30 V DC
- Courant de contact max. : 20 A
- Tension d'alimentation max. : 220 V DC, max. 400 V AC
- Version relais : miniature
- Résistance des inducteurs : 80 Ω
- Mesures internes : 29 x 12.4 x 25 mm
- Prise de courant à inducteur : 1.2 VA
- Température de fonctionnement : -40 à 85 °C
- Série de relais : 40.31
- Matériaux de contact : AgNi
- Raster de terminaux : 3.5 mm
- Courant inducteur : 90 mA
- Indice de protection : IP20
Installation
Le relais est conçu pour être soudé sur circuit imprimé, ce qui facilite son intégration dans divers systèmes électroniques.Utilisation
Ce relais est idéal pour des applications nécessitant un contrôle de puissance, comme les systèmes d'automatisation, les équipements électroménagers et d'autres dispositifs nécessitant un relais de commutation fiable.Autres informations
