Relais à temporisation 4 canaux avec optocoupleur - Module 8-36V pour contrôle LED

Bienvenue dans notre boutique !

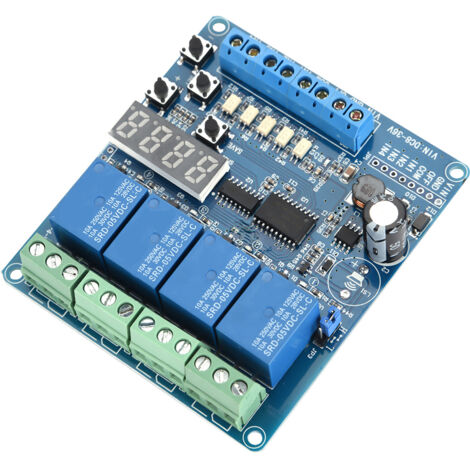

Découvrez notre module de contrôle de relais multifonction 4 canaux, un outil polyvalent conçu avec des composants de qualité industrielle pour une utilisation fiable et simple dans une grande variété d'applications de contrôle d'alimentation. Le module mesure environ 85 x 75 mm (3,35 x 2,95 pouces) et pèse environ 88 grammes.
Il dispose de 4 canaux de contrôle d'entrée et de sortie indépendants, chacun pouvant être configuré pour jusqu'à 20 fonctions différentes, offrant ainsi une flexibilité exceptionnelle. Il fonctionne avec une large plage de tension d'entrée CC de 8V à 36V et intègre une protection contre l'inversion de polarité. L'état du module est facilement vérifiable via des voyants lumineux pour l'alimentation et l'activation des relais. Ses caractéristiques principales incluent une fonction de minutage précise (précision <1%), un mode automatique d'économie d'énergie et une mémoire non volatile qui conserve tous les réglages en cas de coupure de courant. Le déclenchement des signaux d'entrée prend en charge une activation par impulsion de niveau haut ou bas, sélectionnable par l'utilisateur.
**Fonctions clés et configuration :** *
**Menu 1 (F--X) :** Appuyez longuement sur SET pour y entrer. Utilisez "+" ou "-" pour sélectionner le canal X (0-3, correspondant aux canaux 1 à 4). *
**Menu 2 (X--0 à X--7) :** Appuyez brièvement sur SET depuis le Menu 1 pour y entrer. Naviguez dans les réglages 0 à 7 pour le canal sélectionné en utilisant "+" ou "-".
*
**X--0 (00) :** Sélection de la Fonction. Définissez le paramètre 0-19 pour la Fonction 1-20.
*
**X--1 (000) :** Réglage de l'heure T1 (0-255).
*
**X--2 (00) :** Réglage des minutes T1 (0-59).
*
**X--3 (00) :** Réglage des secondes T1 (0-59).
*
**X--4 (000) :** Réglage de l'heure T2 (0-255).
*
**X--5 (00) :** Réglage des minutes T2 (0-59).
*
**X--6 (00) :** Réglage des secondes T3 (0-59).
*
**X--7 (0000) :** Réglage du nombre de cycles (0-9999).
*
Appuyez sur SAVE pour confirmer et quitter les réglages.
**Paramètres électriques :** *
**Tension de fonctionnement :** CC 8V-36V recommandée (limite CC 6V-45V). *
**Consommation électrique :** Statique <0,1W, Dynamique <1,5W. *
**Température de fonctionnement :** -20°C à 60°C recommandé (limite -30°C à 70°C). *
**Capacité de charge (par canal) :**
*
Normalement Ouvert (NO) : CC 0-30V / 10A, CA 0-250V / 10A.
*
Normalement Fermé (NC) : CC 0-28V / 10A, CA 0-125V / 10A.
**Connecteurs du module :** *
**Entrée Tension/Signal (8 bornes) :** VIN (CC+), GND (CC-), OFF (Contrôle Alimentation), COM (Commun Signal), IN1 à IN4 (Signal d'Entrée). *
**Sortie Charge Relais (12 bornes) :** Pour connecter les appareils contrôlés. *
**Note :** La logique du signal d'entrée (niveau haut/bas actif) est sélectionnée en connectant le port COM à H (haut) ou L (bas).
**Le colis comprend :** *
1 x Module de Contrôle de Relais.
