Régulateur de température PID Jumo dTRON 304 703044-1 Pt100, Pt500, Pt1000, KTY11-6, L, J, U, T, K, E, N, S, R, B, C, D -200 à +2400 °C Relais 3 A Q06431

enquête

Jumo dTRON 304 703044-1
Contenu: 1 pc(s)

description

La série de régulateurs JUMO dTRON 300 est composée de quatre appareils à programmation libre, dans différents formats DIN ; ces appareils permettent de réguler des températures, des pressions et d’autres grandeurs de process. Les appareils sont utilisés comme régulateur de température TR suivant DIN EN 14597 dans des installations calorifiques pour réguler et commander la température dans des milieux liquides et gazeux (fonctionnement 1B).

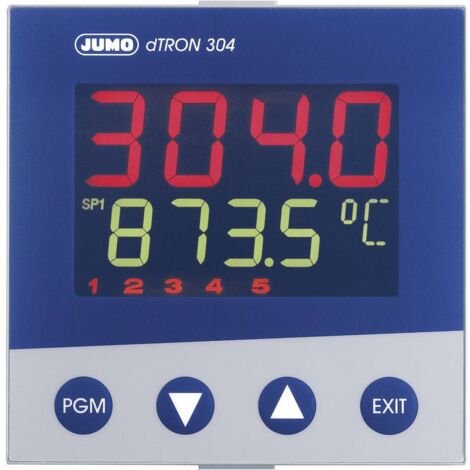

L’écran à cristaux liquides, couleur et à grand contraste, utilisé pour la consigne, la valeur réelle et l’aide à l’utilisateur, comprend deux afficheurs à 4 digits de 7 segments, deux afficheurs à 1 digit de 16 segments, un indicateur de la consigne active, six indicateurs de l’état de commutation et des indicateurs pour l’unité, la fonction Rampe et le mode manuel.
Quatre touches permettent de manipuler facilement les appareils. Il est possible d’utiliser les appareils comme régulateur à 2 plages, à 3 plages, à 3 plages pas à pas ou comme régulateur proportionnel. Le logiciel du régulateur contient entre autres une fonction Programme ou Rampe, la commutation entre jeux de paramètres, deux procédures d’auto-optimisation, un module mathématique et logique ainsi que quatre seuils d’alarme.
Les linéarisations des capteurs usuels sont mémorisées dans les appareils ; il est possible de programmer un tableau de linéarisation spécifique.
Le logiciel Setup disponible permet de configurer facilement les appareils depuis un ordinateur.
Il est possible d’intégrer les appareils à un bus de données via une interface RS422/485 ou PROFIBUS-DP.
Le raccordement électrique est effectué à l’arrière des appareils, à l’aide de bornes à vis.teurs limiteurs max. · Deux fonctions Minuterie · Deux procédures d'auto-optimisation · Configuration simple et rapide avec le programme d'installation et l'éditeur de programme.

fabricant et numéro du fabricant

Jumo703044-1

données techniques

• Hauteur: 96 mm
• Largeur: 96 mm
• Longueur: 105 mm
• Profondeur d'encastrement: 90 mm
• Température mesurée max.: +2400 °C
• Température min. mesurée: -200 °C
• Tension de fonctionnement: 110 + 230 V/AC
