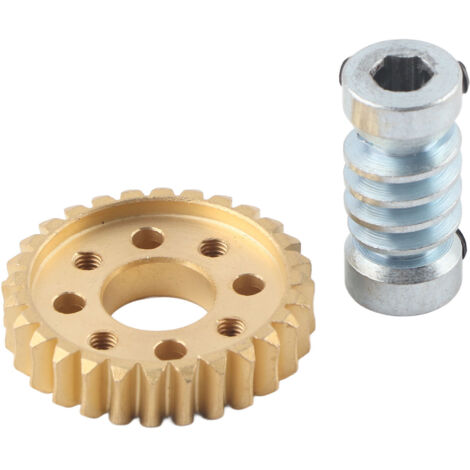

Réducteur de vitesse à vis sans fin, rapport de réduction 28:1, moteur, accessoires d'entraînement interne avec roue à 28 dents, arbre d'engrenage à alésage de 6mm

Caractéristiques:

1. Adopte une technologie de production sophistiquée, compacte, robuste, à torsion élevée et à rapport de démultiplication de 28:1.
2. Avec le verrouillage automatique, peut réaliser un verrouillage automatique inverse, de sorte que le moteur n'a pas besoin de continuer à appliquer une torsion pour maintenir la charge.
3. Peut faire face à de lourdes charges de torsion sans se soucier de l'arrondi ou du glissement des arbres et des trous, fournissant une puissance puissante et stable au robot.
4. Un côté de l'engrenage est une fente circulaire et l'autre côté est plat, ce qui est pratique pour installer et fixer l'engrenage à vis sans fin.
5. Peut transmettre de manière stable la torsion générée par le motoréducteur à l'arbre de sortie et augmenter la plage d'utilisation de l'engrenage à vis sans fin.

Spécifications:

Type d'article: réducteur de vitesse de vers
Matériel: laiton, acier inoxydable
Modèle: pour 5204 0001 0002
Arbre d'engrenages: HEX HEX TROU
Roue de vis: 28 dents
Utilisation: accessoires de conduite interne du moteur
Et il y a des boulons de serrage de chaque côté. Le réglage des boulons doubles équilibrés produira une force de serrage équilibrée et ferme sur l'arbre. Pour s'assurer que les composants rotatifs fixés sur l'arbre ne se déplaceront pas, ne se détendreont pas. La distance centrale de 24 mm entre le ver et l'engrenage de vers d'accouplement fait de la poutre de forme U 3120 Série U une structure idéale pour s'adapter à l'ensemble d'engrenages.

Comment utiliser:

La roue à vision a un module de 1,25 et un diamètre de trou central de 14 mm. Il a un motif de grille de trous commun de 16 mm. Une face d'extrémité de l'engrenage a une fente circulaire avec un diamètre de 32 mm et une profondeur de 2,5 mm, et l'autre face d'extrémité il y a quatre contrebores avec un diamètre de 8 mm. Cette conception est bénéfique pour réduire le poids de l'engrenage sans modifier la résistance de l'engrenage et pour mieux coopérer avec les pinces d'arbre à grande vitesse 3311, 3312, et peut également éviter l'installation d'engrenages fixes. La saillie de la tête de vis interfère pour assurer la surface plate du plan d'installation. Si la machine à sous circulaire affecte l'assemblage, nous pouvons retourner l'engrenage et utiliser l'autre côté de l'engrenage pour assembler, car l'autre côté de l'engrenage est plat. Cette conception ingénieuse est extrêmement facile à installer et à réparer l'équipement de ver et à augmenter la plage d'utilisation de l'engrenage de vers. Par exemple, vous pouvez utiliser la pince à arbre à grande vitesse 3309 série et la pince d'arbre à vitesse haute vitesse et à haute charge 3310 pour installer et fixer l'engrenage de vers. La torsion est transmise à l'arbre de sortie, fournissant ainsi l'énergie au robot. Parmi eux, la pince d'arbre à charge élevée est le meilleur choix, car la longueur de serrage de la pince d'arbre à charge élevée est beaucoup plus longue que la longueur des autres pinces d'arbre, atteignant 20 mm. Cela augmente considérablement le contact entre plus d'arbres et la surface du trou central, augmente considérablement la force de serrage et la zone de pressage, et offre une plus grande force de support pour résister aux charges radiales lourdes.

Liste de colis:

1 x roue de ver

1 x arbre de vitesse
