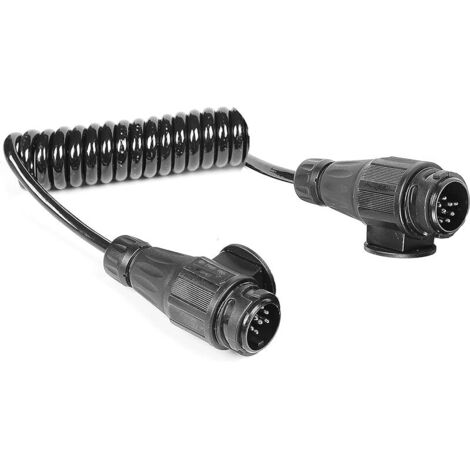

Rallonge Remorque 13 vers 13 Broches 12v 1.8m,8 Fils Spirale Câble Faisceau Extension 13roches Mâle et Mâle,Adaptateur Convertisseur Remorque Rallonge Connexion Électrique CE

câble d'adaptateur d'extension de remorque b >
Trailer Lead 12V étanche aux normes ISO 11446, ISO 1185 et ISO 4141 b >
schéma de câblage b >
Pin 1 - fil jaune (indicateur de direction gauche)
Pin 2 - fil bleu (feu de brouillard arrière)
Broche 3 - fil blanc (boucle de terre)
Broche 4 - fil vert (indicateur de droite)
Broche 5 - fil brun (position droite, panneau latéral et feu de plaque d'immatriculation)
Broche 6 - ligne rouge (freins, feux STOP)
Broche 7 - conducteur noir (position gauche, panneau latéral et feu de plaque d'immatriculation)
Pin 8 - fil Rose (feux de recul)
Broche 9 - fil Orange (alimentation permanente 12V de la batterie)
Broche 10 - fil gris (allumage 12V pour charger la batterie ou le réfrigérateur)
Broche 11 - fil blanc / noir (borne 10 mise à la terre)
Broche 12 - fil blanc / bleu (connexion de signal à la remorque)
Broche 13 - fil blanc / Rouge (borne 9 Mise à la terre)
