Connecteur électrofusionné à réduction PE 60 x 40 mm PE100 SDR11 EF

Connecteur électrosoudable de réduction PE 60 x 40 mm PE100 SDR11 EF

⭐️ Connecteur électrosoudable de réduction PE Unidelta – 60 x 40 mm

Utilisé pour raccorder des tuyaux en polyéthylène pour le transport de gaz jusqu'à 10 bars de pression ou d'eau potable et de liquides jusqu'à une pression nominale Pression de 16 bars.

Ils sont compatibles avec les tuyaux PE80 et PE100. Grâce à la qualité des matières premières utilisées, les raccords Unidelta sont résistants à une large gamme d'agents chimiques et aux rayons UV. ____________________________

▶ Applications :

Les principales applications des raccords électrosoudables sont : les canalisations de gaz inflammables, les systèmes d’adduction d’eau, les systèmes de protection incendie, les réseaux d’assainissement, les installations industrielles, l’irrigation et les conduits de câbles.

Les raccords électrosoudables Unidelta peuvent être utilisés avec des tubes en polyéthylène haute densité PE80 ou PE100 présentant les caractéristiques suivantes :

• SDR ≤ pour tous les diamètres
• SDR = 17 pour les diamètres > 32 mm
• SDR = 26 pour les diamètres > 125 mm

⭐️ Caractéristiques principales

• Tension de soudage : 40 V
• Connexions électriques : Ø 4,0 mm

Chaque pièce est marquée avec :

• Code-barres pour lecture optique
• Diamètre nominal
• Temps de soudage et temps de refroidissement

La bobine métallique est positionnée avec précision près de la surface intérieure du raccord afin d’optimiser le transfert de chaleur entre le tuyau et le raccord et de réduire le temps de soudage.

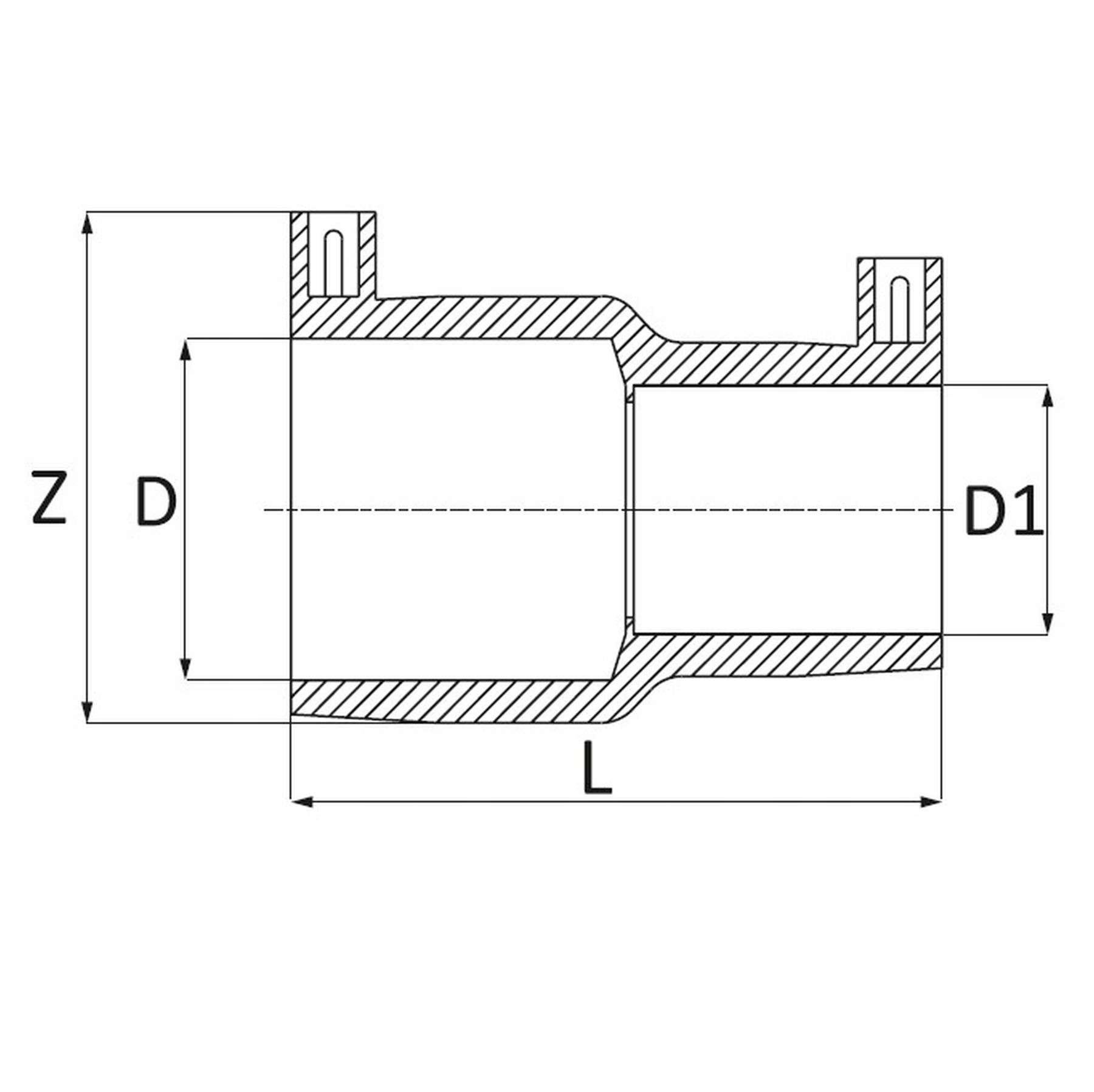

Les tuyaux et raccords en polyéthylène peuvent être soudés à l’aide de Le soudage peut se faire par électrofusion ou par soudage bout à bout. Dans les deux cas, l'opération de soudage doit suivre une procédure bien établie, tenant compte de certains principes de base relatifs à la compatibilité des différents matériaux. Comme les PE80 et PE100 sont entièrement compatibles, les tuyaux fabriqués à partir de matériaux différents peuvent être soudés bout à bout, à condition qu'ils aient le même facteur dimensionnel standard (SDR) et donc la même épaisseur de paroi. Dimensions : (L) 89 mm (Z) 60 mm (D x D1) 32 x 25 mm (L) 88 mm (Z) 70 mm (D x D1) 40 x 32 mm (L) 98 mm (Z) 81 mm (D x D1) 50 x 32 mm (L) 116 mm (Z) 98 mm (DxD1) 63 x 32 mm 116 mm (Z) 98 mm (DxD1) 63 x 40 mm 116 mm (Z) 98 mm (DxD1) 63 x 50 mm 124 mm (Z) 110 mm (DxD1) 75 x 63 mm 153 mm (Z) 130 mm (DxD1) 90 x 63 mm

(L) 154 mm (Z) 130 mm (DxD1) 90 x 75 mm

(L) 187 mm (Z) 153 mm (DxD1) 110 x 63 mm

(L) 187 mm (Z) 153 mm (DxD1) 110 x 90 mm

(L) 163 mm (Z) 176 mm (DxD1) 125 x 63 mm

(L) 206 mm (Z) 176 mm (DxD1) 125 x 90 mm

(L) 168 mm (Z) 176 mm (DxD1) 125 x 110 mm

(L) 229 mm (Z) 217 mm (DxD1) 160 x 110 mm
