Connecteur électrofusionnel coudé PE 45 degrés 32 mm PE100 SDR11 EF

Coude PE électrofusion 45° 32 mm PE100 SDR11 EF

⭐️ Coude PE électrofusion Unidelta 45° – 32 mm

Utilisé pour le raccordement de tuyaux en polyéthylène pour le transport de gaz jusqu'à une pression de 10 bars ou d'eau potable et de liquides jusqu'à Pression nominale de 16 bars. Ils sont compatibles avec les tuyaux PE80 et PE100. Grâce à la qualité des matières premières utilisées, les raccords Unidelta résistent à de nombreux agents chimiques et aux rayons UV. ____________________________

▶ Applications :

Les principales applications des raccords électrosoudables sont : les canalisations de gaz inflammables, les systèmes d’adduction d’eau, les systèmes de protection incendie, les réseaux d’assainissement, les installations industrielles, l’irrigation et les conduits de câbles.

Les raccords électrosoudables Unidelta peuvent être utilisés avec des tubes en polyéthylène haute densité PE80 ou PE100 présentant les caractéristiques suivantes :

• SDR ≤ pour tous les diamètres
• SDR = 17 pour les diamètres > 32 mm
• SDR = 26 pour les diamètres > 125 mm

⭐️ Caractéristiques principales

• Tension de soudage 40 V
• Raccordements électriques Ø 4,0 mm
• Coude à 45°

Chaque pièce est marquée avec :

• Code-barres pour lecture optique
• Diamètre nominal
• Temps de soudage et temps de refroidissement

La bobine métallique est positionnée avec précision près de la surface intérieure du raccord afin d'optimiser le transfert de chaleur entre le tuyau et le raccord et de réduire le temps de soudage.

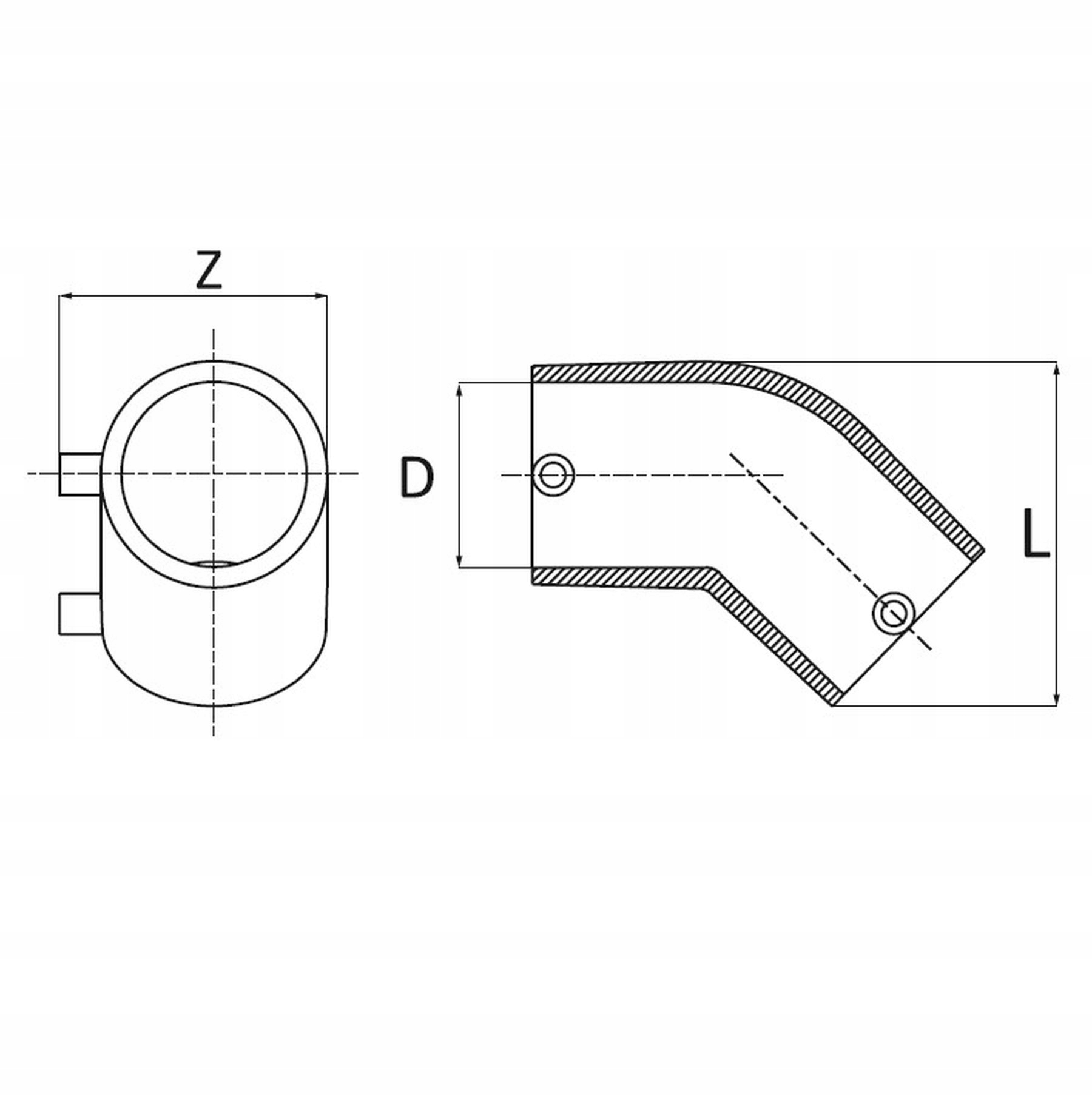

Tuyaux et raccords en polyéthylène Le soudage peut être réalisé par électrofusion ou par soudage bout à bout. Dans les deux cas, l'opération de soudage doit suivre une procédure précise, en tenant compte de certains principes fondamentaux relatifs à la compatibilité des différents matériaux. Comme les PE80 et PE100 sont entièrement compatibles, les tuyaux fabriqués à partir de matériaux différents peuvent être soudés bout à bout, à condition qu'ils aient le même facteur dimensionnel standard (SDR) et donc la même épaisseur de paroi. Dimensions : (L) 82 mm (Z) 64 mm (P) 32 x 32 mm (L) 103 mm (Z) 74 mm (P) 40 x 40 mm (L) 115 mm (Z) 86 mm (P) 50 x 50 mm (L) 120 mm (L) (Z) 100 mm (D) 63 x 63 mm

(L) 140 mm (Z) 120 mm (D) 75 x 75 mm

(L) 160 mm (Z) 133 mm (D) 90 x 90 mm

(L) 180 mm (Z) 154 mm (D) 110 x 110 mm

(L) 195 mm (Z) 178 mm (D) 125 x 125 mm

(L) 220 mm (Z) 217 mm (P) 160 x 160 mm
