PWM Générateur de Signaux 4-20mA 2-10V 1-150kHz, PWM Module de Générateur de Fréquence, Voltage, frequency, duty cycle are adjustable, accuracy (sans RS485),

Produit similaire livré par
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
109,90 €229
Vendu par JISENG

Ces articles peuvent vous intéresser !

KS Tools - Composition SRM 3,6m - 810.8053KSTOOLS

KS Tools - Composition SRM 3,6m - 810.8053

Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Description générale

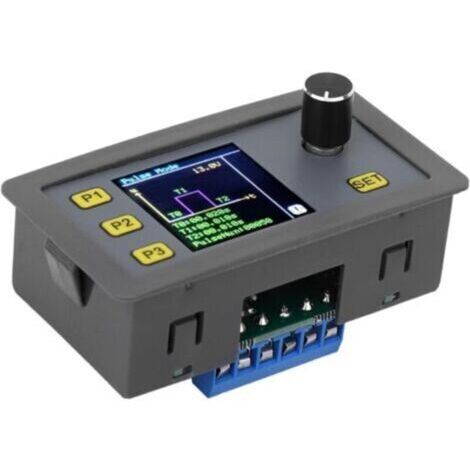

Le module générateur de signaux PWM est un appareil multifonctionnel qui permet de générer des signaux de tension, de fréquence et de rapport cyclique ajustables. Il est conçu pour offrir une précision élevée allant jusqu'à 0,1%. Ce module prend en charge plusieurs modes de fonctionnement, notamment le mode PWM, le mode d'impulsion, le mode source de signal et le mode onde sinusoïdale, ce qui le rend idéal pour diverses applications en électronique.

Spécifications techniques

  • Type d'élément: Module générateur de signal
  • Modèle: WSFG-06
  • Tension d'alimentation: 7-24 V
  • Plage de tension: 1-24 V
  • Plage de fréquence: 1-150 kHz
  • Plage de rapport cyclique: 0-100%
  • Capacité de charge du signal: courant de sortie jusqu'à 30 mA
  • Température ambiante: -10 à +70 °C
  • Taille du module: 79 x 43 x 41 mm (3.11 x 1.69 x 1.61 in)
  • Taille d'ouverture: 76 x 39 mm (2.99 x 1.54 in)

Compatibilité et accessoires

  • Modes de fonctionnement: PWM, impulsion, source de signal, onde sinusoïdale
  • Mode d'impulsion: temps de retard initial T0: 0-60 S, temps de niveau haut T1: 0-60 S, temps de bas niveau T2: 0-60 S, nombre d'impulsions PulseNun: 1-60000
  • Mode de source de signal: source de tension 2-10 V, source de courant 4-20 mA
  • Mode d'onde sinusoïdale: 1-1000 Hz

Installation

Pour installer le module générateur de signaux, suivez les étapes ci-dessous :
  • Connectez le module à une source d'alimentation appropriée (7-24 V).
  • Configurez les paramètres souhaités (tension, fréquence, rapport cyclique) via le panneau de commande.
  • Assurez-vous que les connexions sont sécurisées avant de mettre sous tension.

Utilisation

Ce module est utilisé pour générer des signaux dans divers projets électroniques. Il peut être utilisé pour :
  • Contrôler des moteurs ou des dispositifs électroniques.
  • Tester des circuits en fournissant des signaux de différentes fréquences et tensions.
  • Créer des signaux d'onde sinusoïdale pour des applications spécifiques.

Autres informations

  • Écran d'affichage LCD clair pour une utilisation facile.
  • Panneau de commande intelligent pour un réglage rapide des paramètres.
  • Liste des packages: 1 x module générateur de signal.

Caractéristiques

  • Marque
    AUTRES
  • Matières
    Plastique
  • Réf. ManoMano
    ME211948587
  • MMID
    719931169661
  • Réf. fabricant
    VVVVVJVZ23181
  • EAN
    6679282357146
