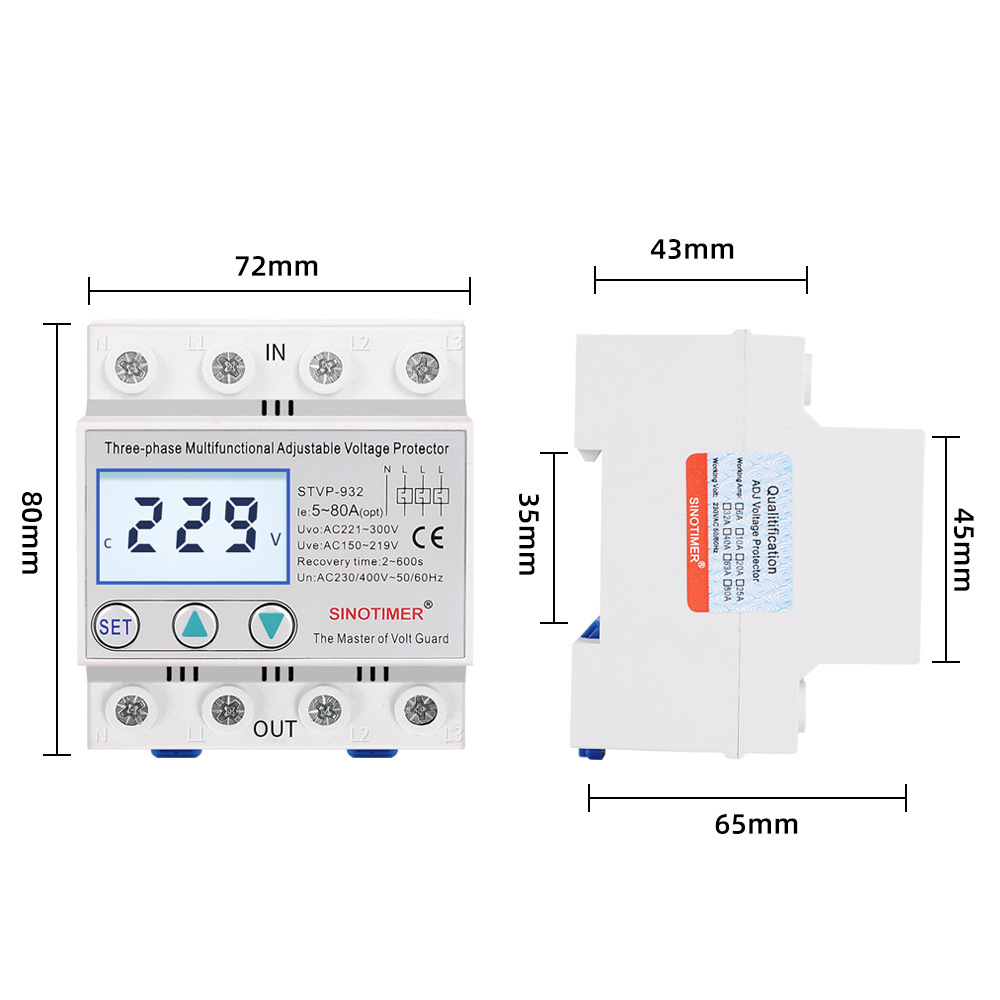

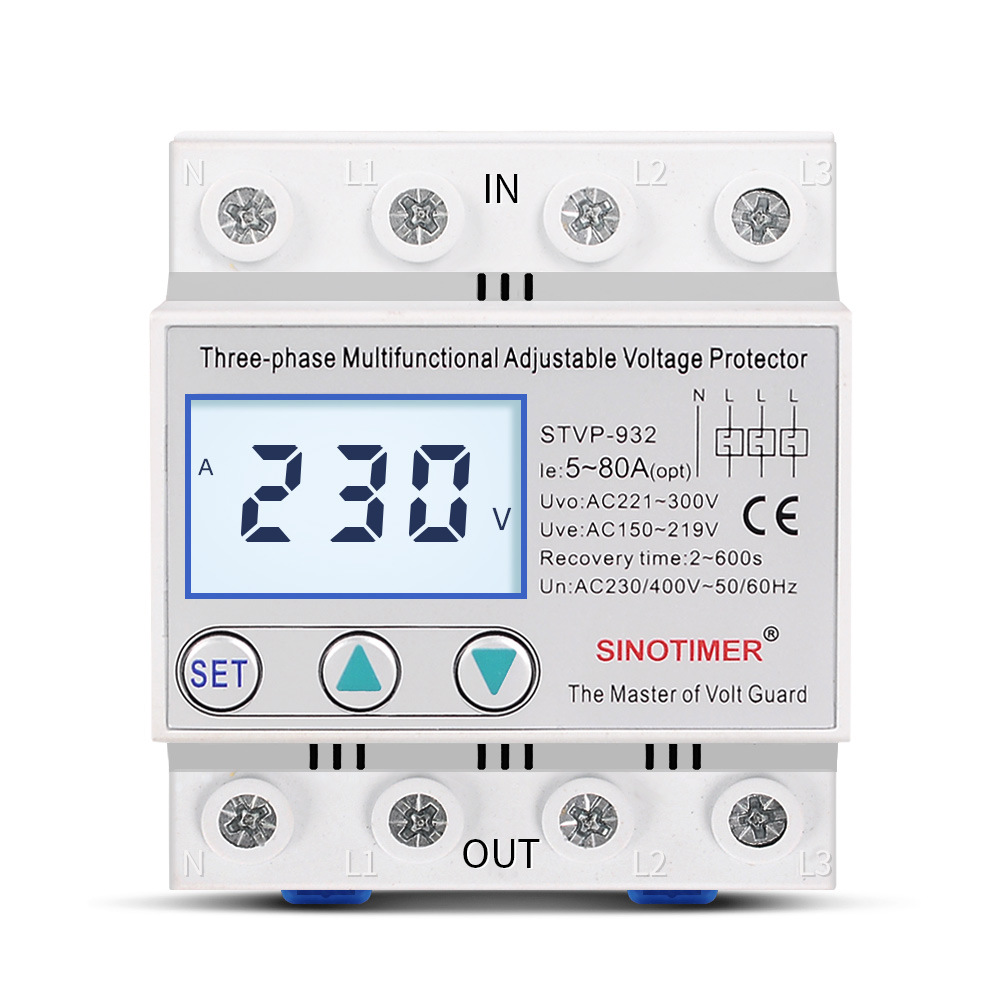

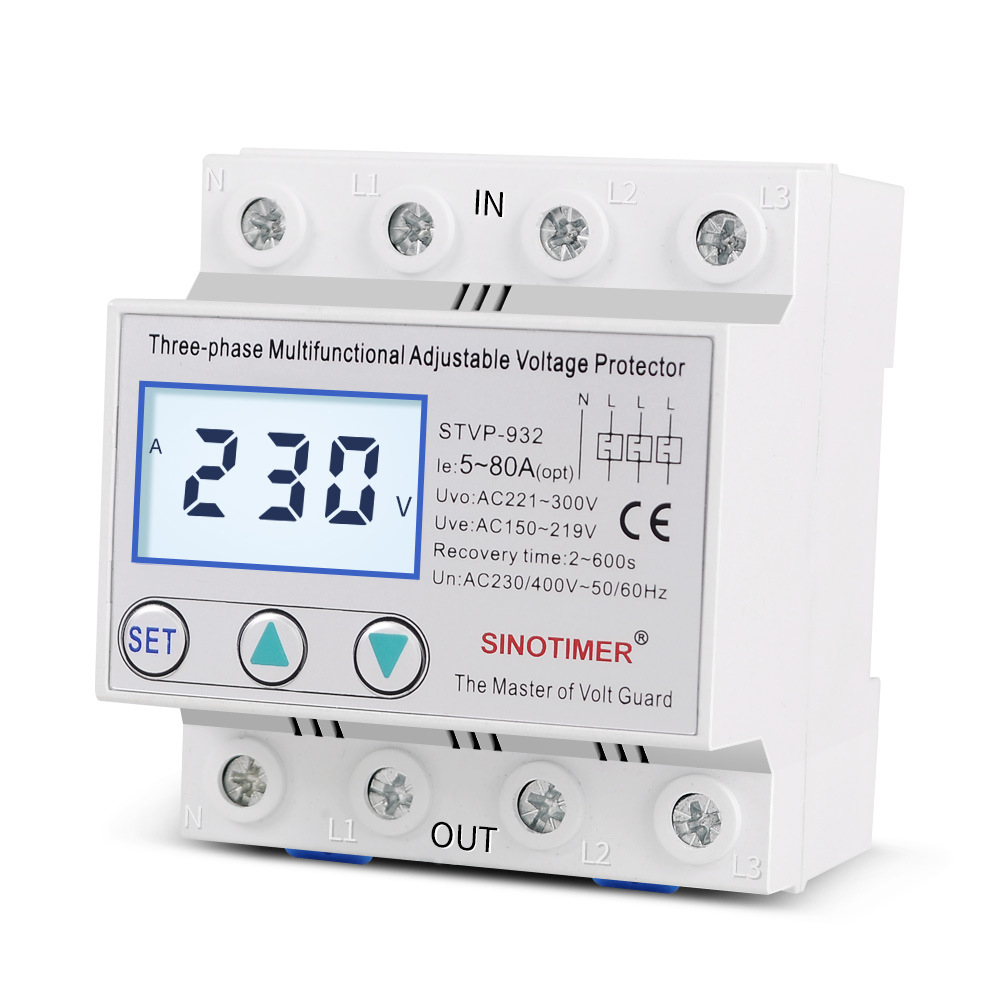

Protecteur de surtension réglable industriel triphasé AC 380 V 80 A, dispositif de protection contre les surtensions et les sous-tensions à récupération automatique (80 A)

I. Caractéristiques du produit :

1. Protection contre les surtensions

2. Protection contre les sous-tensions

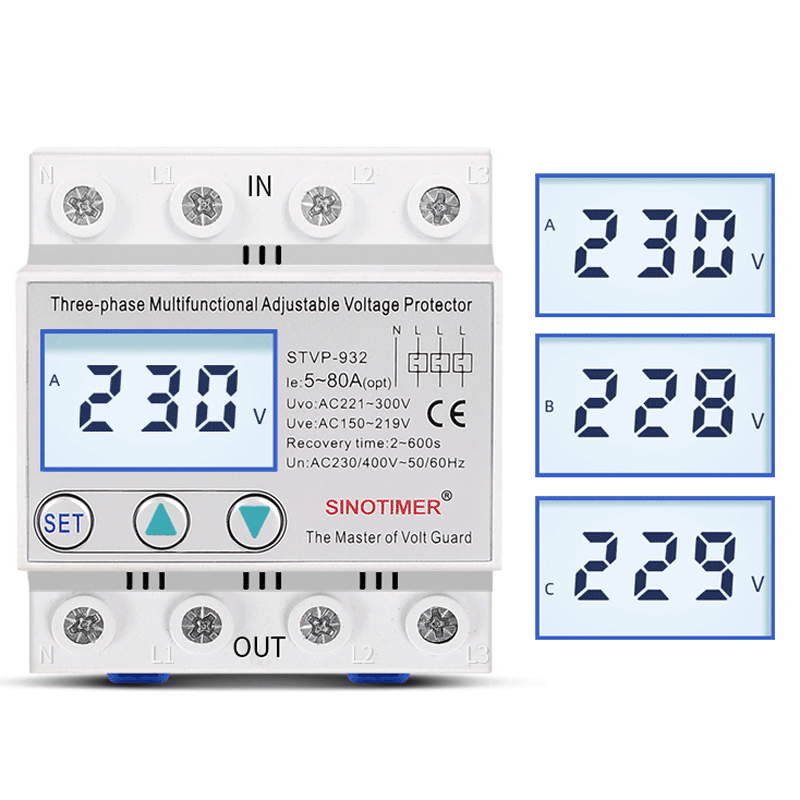

3. Affichage de la tension (mesure de tension ABC, tension de phase séparée)

4. Protection contre les déséquilibres de tension triphasée

5. Protection contre l'ordre des phases (protection contre l'inversion de phase)

6. Protection contre le zéro

7. Protection contre les défauts de phase

8. Valeur de protection contre les surtensions réglable

9. Valeur de rétablissement de surtension réglable

10. Durée d'action de la protection contre les surtensions réglable

11. Valeur de protection contre les sous-tensions réglable

12. Valeur de rétablissement de sous-tension réglable

13. Durée d'action de la protection contre les sous-tensions réglable

14. Valeur de protection contre les déséquilibres de tension triphasée réglable

15. Durée d'action de la protection contre les déséquilibres de tension triphasée réglable

16. Temporisation de mise sous tension réglable

17. Temporisation de rétablissement après défaut réglable

18. Sélection du mode de réinitialisation

19. Interrogation des défauts

20. Restauration des paramètres d'usine

II. Paramètres :

Tension nominale : triphasé 4 fils 230 V/400 VCA 50/60 Hz

Courant nominal : 50 A, 63 A, 80 A

Plage de valeurs de protection contre les surtensions : 221 V-300 V-OFF ​​(valeur par défaut : 280 V)

Plage de valeurs de rétablissement après surtension : 220 V-299 V (valeur par défaut : 250 V)

Durée d’action de la protection contre les surtensions réglable : 0,1 seconde-10 secondes (valeur par défaut : 0,2 seconde)

Plage de valeurs de protection contre les sous-tensions : 219 V-150 V-OFF ​​(valeur par défaut : 160 V)

Plage de valeurs de rétablissement après sous-tension : 220 V-151 V (valeur par défaut : 180 V)

Durée d’action de la protection contre les sous-tensions réglable : 0,1 seconde-10 secondes (valeur par défaut : 0,2 seconde)

Protection triphasée contre les déséquilibres de tension Plage de valeurs : 10 %-50 % - OFF

Protection contre les déséquilibres de tension de phase : 0,1 seconde-10 secondes (valeur par défaut : 1,0 seconde)

Temporisation de mise sous tension : 2-255 secondes (valeur par défaut : 2 secondes)

Temporisation de reprise après incident : 2-512 secondes (valeur par défaut : 60 secondes)

Mode d’affichage : LCD

Indication de défaut : caractères de code segmenté

Méthode d’échantillonnage : échantillonnage CA de la division de tension de résistance phase-neutre

Système de mise à la terre : TT, TN-S, TN-C-S

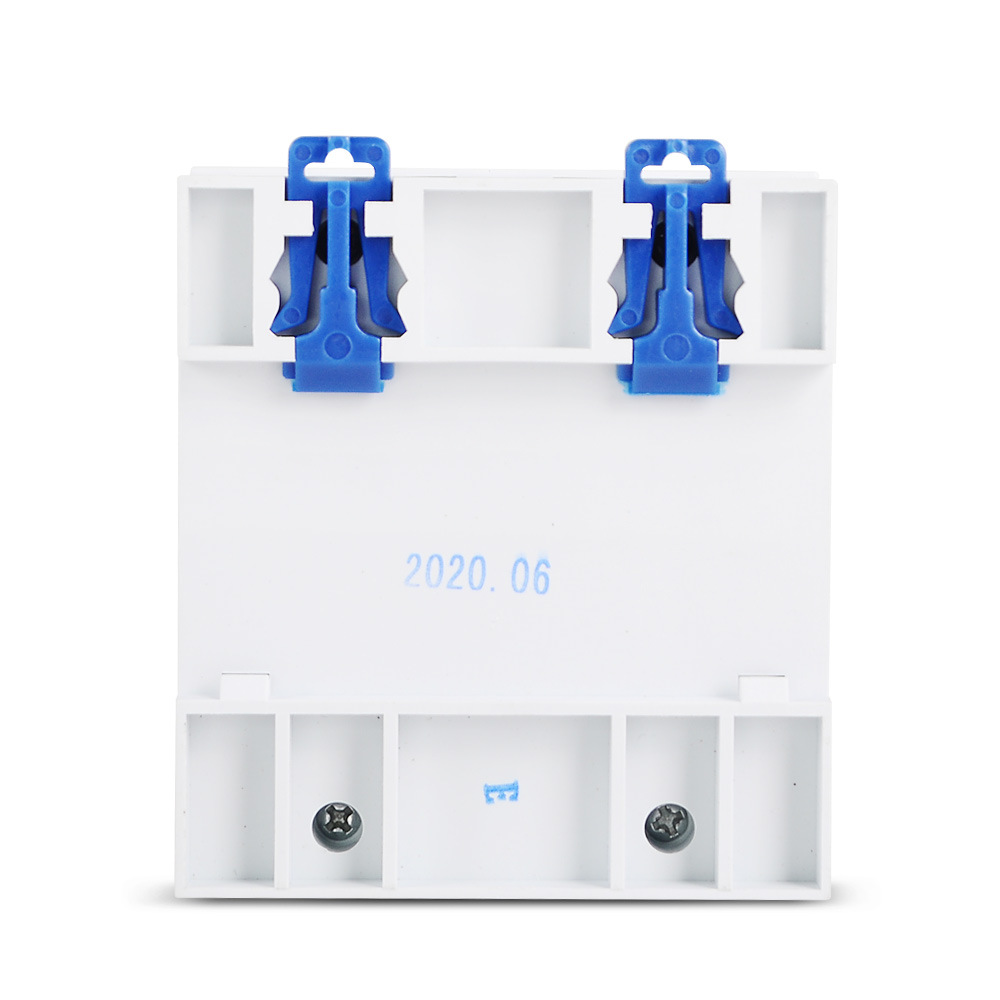

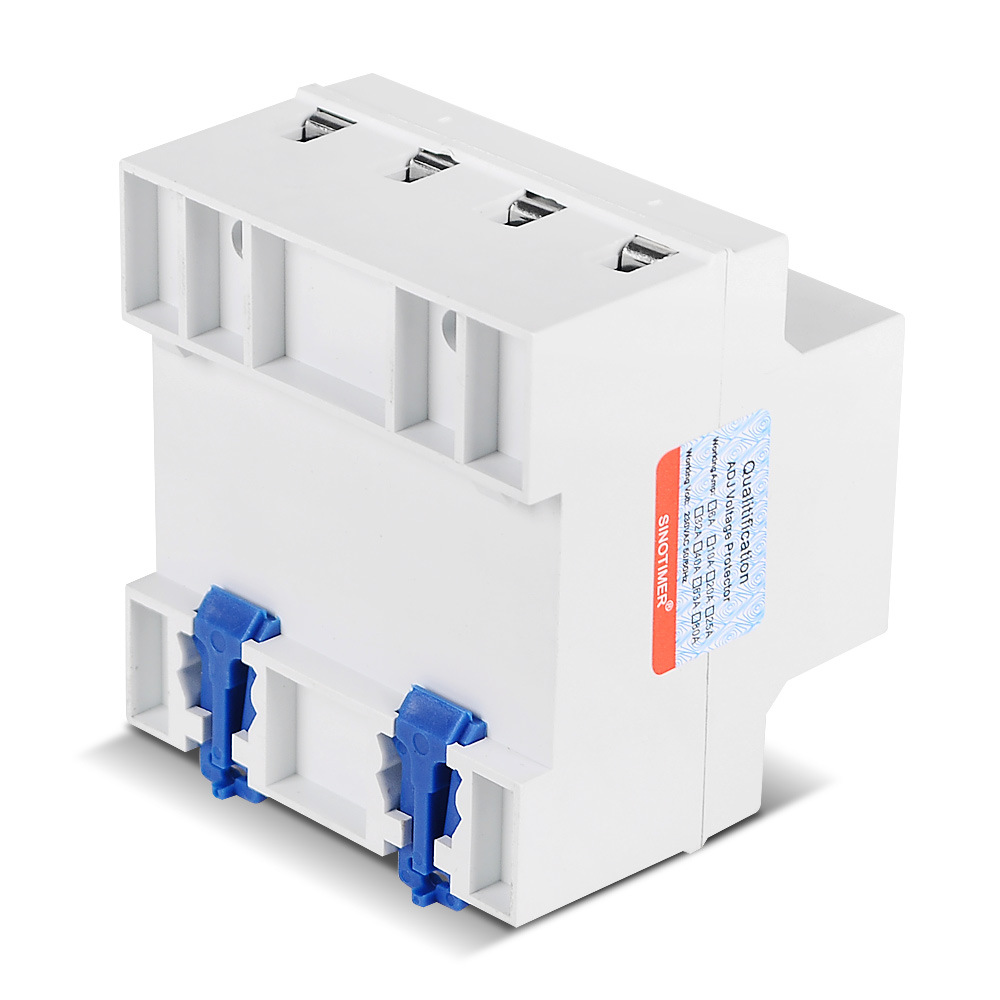

Méthode d’installation : installation sur rail

Force d’isolation électrique : ﹥ 2 000 VAC, impulsion 2,5 kV 1,2/50 μS

Environnement de fonctionnement : température : -20 °C à 50 °C, humidité : < 85 %, altitude : 2 000 m maximum
