Prise femelle, fiche mâle MC4 32.0034P0001 PV-KBT4/10II Stäubli Contenu: 1 pc(s) V130513

10 € offerts dès 200 €
avec le code
Produit similaire livré par
Ouylaf – Lot de 20 connecteurs MC4 solaires mâle/femelle – Étanchéité double anneaux – Câbles 2,5 à 6 mm² – Montage rapide sans outil
Ouylaf – Lot de 20 connecteurs MC4 solaires mâle/femelle – Étanchéité double anneaux – Câbles 2,5 à 6 mm² – Montage rapide sans outil
18,99 €
19

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

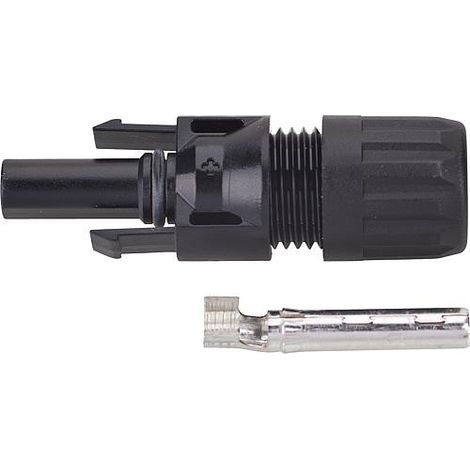

Prise femelle, fiche mâle MC4, modèle 32.0034P0001 de Stäubli, conçue pour une utilisation avec des connecteurs adaptés de la famille MC4. Ce connecteur est doté de la technologie MULTILAM, garantissant une faible perte de puissance constante tout au long de sa durée de vie. Il est homologué pour des tensions allant jusqu'à DC 1000 V (IEC) et DC 1500 V (UL), et bénéficie de plus de 25 ans d'expérience sur le terrain.

Spécifications techniques

  • Hauteur : 18.8 mm
  • Largeur : 18.8 mm
  • Longueur : 58 mm
  • Température maximale : 85 °C
  • Température minimale : -40 °C
  • Résistance de contact du connecteur : 0,25 mΩ
  • Indice de protection : IP2X
  • Tension de choc assignée : 16 kV
  • Degré de pollution : 3 Max.
  • Matériau du contact : cuivre étamé

Compatibilité et accessoires

Peut être confectionné pour le montage avec des sections transversales de 10 mm². Également disponible sous forme de câbles confectionnés selon les spécifications du client.

Installation

Ne peut être déverrouillé qu'avec un outil, conformément au NEC 2023.

Utilisation

Conçu pour une utilisation avec des connecteurs adaptés de la famille de connecteurs MC4 et un câble approprié.

Caractéristiques

  • Marque
    STÄUBLI
  • Quantité par pack
    1
  • Configuration raccord
    Femelle
  • Indice de protection
    IP2X
  • Largeur
    18.8 mm
  • Longueur
    5.8 cm
  • Matières
    Cuivre
  • Température maximale de fonctionnement
    85 °C
  • Réf. ManoMano
    ME86978293
  • MMID
    209469569626
  • Réf. fabricant
    32.0034P0001 2050009886585
  • EAN
    2050009886585

Impact environnemental

  • Origine
    Fabriqué en France

Questions fréquentes

La température maximale de fonctionnement de ce connecteur est de 85 °C, tandis que la température minimale est de -40 °C.

L'indice de protection de ce connecteur est IP2X, ce qui signifie qu'il est protégé contre les objets solides de plus de 12 mm, mais pas contre l'eau.

Ce connecteur ne peut être déverrouillé qu'avec un outil, conformément aux normes du NEC 2023.

Réponses générées par IA à partir des informations vendeur
