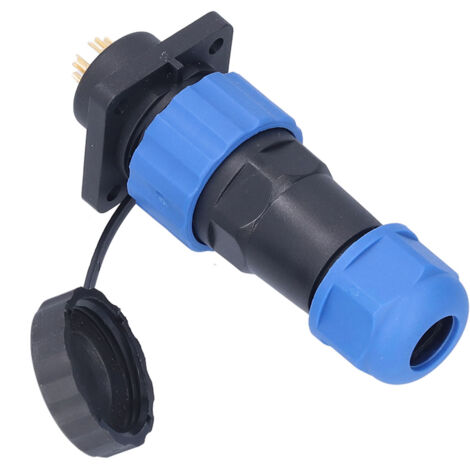

Prise d'aviation étanche 380V SP206, connecteur carré avec broches et bornes pour alimentation électrique
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre connecteur étanche de haute performance, conçu pour répondre aux exigences les plus rigoureuses. Ce jeu comprend 1 fiche mâle et 1 prise femelle.
Doté d'une protection étanche IP68, il fonctionne sous une tension de 380V AC et supporte une tension de tenue de 1500V, avec une résistance d'isolement de 2000MΩ. Ses contacts en cuivre plaqué or assurent une excellente conductivité et une résistance à l'oxydation. Le boîtier robuste, fabriqué en PA66 et PA6, offre une grande résistance à la corrosion et à la flexibilité, garantissant qu'il ne se fissurera pas même à basse température, avec une plage de fonctionnement de -25℃ à 85℃. L'isolant en PPS thermoplastique résiste à des températures allant jusqu'à 220℃.
La méthode de câblage recommandée est le soudage à l'étain pour une connexion ferme et durable (nettoyage obligatoire si pâte à souder utilisée). Le connecteur se monte par vissage avec un filetage M20 x 1.5mm. Il est idéal pour une utilisation dans les équipements de communication, l'instrumentation, les ordinateurs, les machines à programme, les systèmes d'alarme et divers appareils électroniques.
**Dimensions et détails techniques :**
* Diamètre de la tête : Environ 20mm / 0.8 pouce.
* Distance des trous de montage : Environ 22 x 22mm / 0.9 x 0.9 pouce.
* Section de câble adaptée au boîtier : 8-11.5mm².
* Durée de vie mécanique : Plus de 500 accouplements.
**Configurations disponibles (1 fiche + 1 prise) :**
* **Pour 2, 3, 4 ou 5 broches :** Diamètre du contact de 2.8mm, courant nominal de 25A, acceptant une section de fil ≤ 4mm² / 12 AWG.
* **Pour 6 ou 7 broches :** Diamètre du contact de 1.8mm, courant nominal de 10A, acceptant une section de fil ≤ 1.5mm² / 14 AWG.
Choisissez la configuration adaptée à vos besoins pour une connexion fiable et durable dans des environnements exigeants.
Caractéristiques
- MarqueRDTD
- Longueur9 cm
- Largeur4 cm
- Hauteur4 cm
- CouleurMulticouleur
