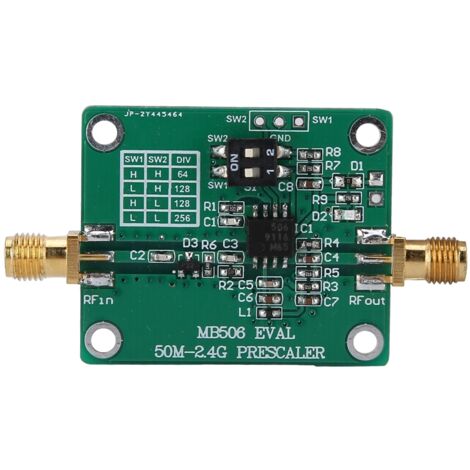

Découvrez notre présélecteur haute fréquence MB506, un composant essentiel pour vos applications RF exigeantes. Ce circuit intégré performant offre une fréquence de fonctionnement allant jusqu'à 2,4 GHz. Sa conception assure une variation d'impédance plus faible, ce qui se traduit par de meilleures performances de classification et une plage dynamique améliorée.
Le MB506 divise la fréquence d'entrée avec des modules de 128 ou 256. Le niveau de sortie est de 1,6 V crête à crête au niveau ECL. La flexibilité est au rendez-vous : le rapport de division peut être configuré pour réaliser des divisions par 64, 128 ou 256, via un commutateur à deux chiffres ou une interface externe. Il constitue la solution idéale pour compléter un circuit synthétiseur à boucle à verrouillage de phase (PLL) en association avec le circuit intégré MB87006A.
**Caractéristiques clés :**
- Modèle : MB506
- Matériau : PCB
- Plage de fréquence d'entrée : 30 MHz - 3 GHz (typique : 50 MHz - 2,4 GHz)
- Amplitude du signal d'entrée : -16 dBm à 5,5 dBm (les exigences d'entrée augmentent avec la fréquence)
- Fréquence maximale : 2,4 GHz
- Tension d'alimentation simple : 4,5 V - 5,5 V (typique : 5 V)
- Consommation : 90 mW
- Amplitude de sortie (VOUT) : 1,6 V crête à crête
- Interfaces d'entrée/sortie : Connecteurs SMA femelle, impédance d'entrée de 50 ohms
- Température de fonctionnement : -40 °C à +85 °C
- Dimensions : environ 6,7 x 3,3 x 0,5 cm / 2,64 x 1,3 x 0,2 pouces
- Poids : 10 grammes
**Livraison :**
Vous recevrez 1 diviseur de fréquence MB506.
